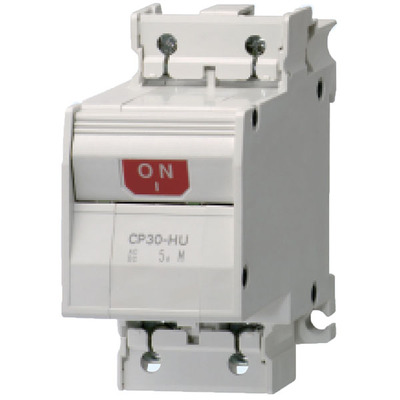

Disjuntor Miniatura Mitsubishi 2P 3A Curva M 10kA CP30HU2P1M3A Disjuntor miniatura da Mitsubishi Electric, modelo CP30HU2P1M3A, série WS-V, 2 polos, 3A, curva M, com capacidade de interrupção de 10kA.
Visão geral
O disjuntor em miniatura (MCB) CP30HU2P1M3A, fabricado pela Mitsubishi Electric, pertence à série WS-V, focada em protetores de circuito com conformidade UL1077. Este dispositivo de 2 polos é projetado para proteção contra sobrecorrente e curto-circuito em instalações elétricas.
Com uma corrente nominal de 3A e uma curva de atuação tipo M, este disjuntor oferece uma solução robusta para aplicações industriais que exigem alta performance e confiabilidade. Sua capacidade de interrupção de curto-circuito (Icu) é de 10kA em 230V CA, garantindo segurança em casos de falha.
Principais recursos
- Disjuntor em miniatura (MCB)
- 2 polos (2P)
- Corrente nominal de 3A
- Curva de disparo M
- Capacidade de interrupção de curto-circuito (Icu) de 10kA (230V CA)
- Conexão por borne de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor em miniatura (MCB) |
| Série / família de produtos | Série WS-V |
| Nome do sub-range | Protetores de circuito (UL1077) |
| Funções | Protetor de disjuntor em miniatura (MCB) |
| Polos | 2 polos (2P) |
| Corrente nominal | 3A |
| Corrente de disparo | 3 AT |
| Corrente de frame | 30 AF |
| Tensão nominal de impulso (Uimp) | 2.5 kV |
| Tensão nominal de isolamento (Ui) | 250 V |
| Tipo de conexão | Borne de parafuso |
| Curva de disparo | M |
| Capacidade de interrupção de curto-circuito | 2.5kA (250V CA; UL1077) 2.5kA (125V CC; UL1077) |
| Capacidade máxima de interrupção de curto-circuito (Icu) | 10kA (120V CC; IEC60947) 10kA (230V CA; IEC60947) |
| Capacidade de interrupção de serviço de curto-circuito (Ics) | 10kA (120V CC) 10kA (230V CA) |
| Capacidade de interrupção de serviço de curto-circuito como percentual de Icu (Ics%) | (230V CA) 100 % |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L35mm x A73mm x P65mm |
| Status do produto do fabricante | Comercializado |
| Equivalente a | CP30HU2P1M3A |
| Em conformidade com a(s) norma(s) | IEC 60934 IEC 60947-2 EN 60934 EN 60947-2 UL 1077 CSA C22.2 No.235 |
| Benefícios | A série CP30-HU fornece uma gama abrangente de proteção de circuito de alta performance com opções de curva de disparo e acessórios internos para praticamente todas as aplicações industriais |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – CP30-HU series – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor em miniatura CP30HU2P1M3A é compatível com a série WS-V da Mitsubishi Electric e é um substituto direto para o código CP30HU2P1M3A.
Explore nossas soluções em proteção elétrica e entre em contato conosco para mais informações.
