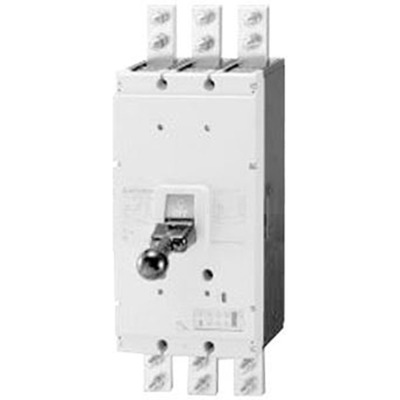

Disjuntor Caixa Moldada WS-V NF-S Mitsubishi NF1250-SEW4P1250A 4P 1250A Disjuntor Caixa Moldada Mitsubishi Electric WS-V NF-S NF1250-SEW4P1250A 4P 1250A 85kA Eletrônico. Segurança e desempenho para sua instalação elétrica.
Visão geral
Este é um Disjuntor Caixa Moldada (MCCB) da série WS-V NF-S (classe padrão) da Mitsubishi Electric. Projetado para oferecer alta confiabilidade, este modelo de 4 polos opera com corrente nominal de 1250A e possui capacidade de interrupção de curto-circuito de 85kA a 400V (conforme IEC60947). Equipa uma unidade de disparo eletrônica e permite conexão via terminais ou barras na parte frontal.
A nova série WS-V incorpora uma tecnologia de ruptura aprimorada, desenvolvida para atender às necessidades específicas dos mercados de distribuição de energia e maquinário. Sua evolução resulta em desempenho otimizado e compatibilidade com os mais recentes padrões internacionais, adaptando-se às diversas exigências de cada aplicação.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V
- Subgama NF-S (classe padrão)
- 4 polos
- Corrente nominal de 1250A
- Unidade de disparo eletrônica
- Conexão frontal por terminais ou barras
- Alta capacidade de interrupção (Icu) de até 125kA
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-S (classe padrão) |
| Polos | 4 polos (4P) |
| Corrente nominal | 1250A |
| Corrente de disparo nominal | 1250 AT |
| Corrente do quadro nominal | 1250 AF |
| Tensão impulsiva nominal (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 125kA (200Vac; IEC60947) 125kA (230Vac; IEC60947) 85kA (380Vac; IEC60947) 85kA (400Vac; IEC60947) 85kA (415Vac; IEC60947) 85kA (440Vac; IEC60947) 65kA (500Vac; IEC60947) 25kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 63kA (200Vac) 63kA (230Vac) 43kA (380Vac) 43kA (400Vac) 43kA (415Vac) 43kA (440Vac) 33kA (500Vac) 13kA (690Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente, Proteção magnética (Curto-circuito) |
| Configurações de proteção | Sobrecarga — limiar de disparo ajustável 600A-1250A |
| Dimensões | L210mm x A406mm x P190mm |
| Durabilidade elétrica (com carga) | (440Vac) 500 operações |
| Durabilidade mecânica (sem carga) | 3000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF1250SEW4P1250A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor NF1250-SEW4P1250A da série WS-V NF-S é um componente essencial para a proteção de sistemas elétricos, oferecendo alta performance e segurança. Sua concepção moderna e tecnologia avançada garantem operação confiável em diversas aplicações industriais e comerciais.
Entre em contato para saber mais sobre este e outros produtos Mitsubishi Electric.
