Visão geral

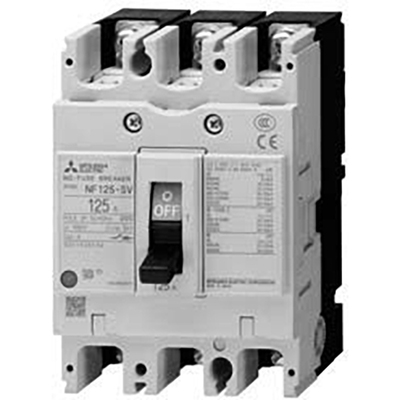

O disjuntor de caixa moldada (MCCB) da série WS-V da Mitsubishi Electric, modelo NF-S, é um dispositivo de proteção de 3 polos projetado para aplicações de distribuição e maquinário. Ele incorpora uma nova tecnologia de interrupção para aprimorar o desempenho e garantir conformidade com os mais recentes padrões internacionais.
Com uma corrente nominal de 15A e capacidade de interrupção de curto-circuito (Icu) de 30kA a 400Vac, este disjuntor oferece proteção confiável contra sobrecargas e curtos-circuitos. Sua unidade de disparo termomagnética fixa e a conexão por barramentos ou terminais frontais facilitam a instalação e manutenção.
A linha WS-V representa uma evolução significativa em tecnologia de interrupção, visando atender às necessidades específicas de diversos mercados. Projetado para otimizar o desempenho em cada aplicação, o modelo NF125-SV3P15A é uma escolha robusta e eficiente.
Principais recursos
- Disjuntor de caixa moldada (MCCB)
- Série WS-V, sub-gama NF-S (classe padrão)
- 3 polos (3P)
- Corrente nominal de 15A
- Capacidade de interrupção de curto-circuito (Icu) de 30kA (400Vac)
- Unidade de disparo termomagnética fixa
- Conexão por terminais frontais ou barramentos
- Proteção térmica (sobrecarga) e magnética (curto-circuito)
- Conforme com as normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 15A |
| Corrente de disparo | 15 AT |
| Corrente do quadro | 100 AF |
| Tensão impulsiva nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 40kA (250Vdc; IEC60947) 50kA (200Vac; IEC60947) 50kA (230Vac; IEC60947) 30kA (380Vac; IEC60947) 30kA (400Vac; IEC60947) 30kA (415Vac; IEC60947) 25kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de serviço de curto-circuito (Ics) | 40kA (250Vdc) 50kA (200Vac) 50kA (230Vac) 30kA (380Vac) 30kA (400Vac) 30kA (415Vac) 25kA (440Vac) 18kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção de serviço de curto-circuito como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 15A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 10.000 operações |
| Durabilidade mecânica (sem carga) | 25.000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SV3P15A |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
