Visão geral

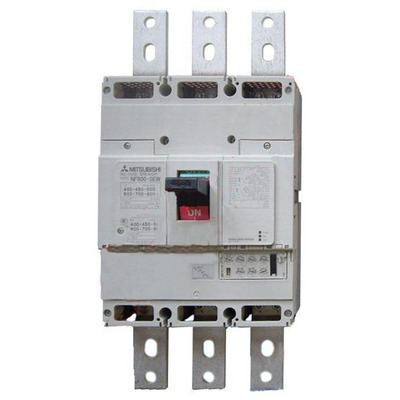

Disjuntor caixa moldada (MCCB) da série WS-V, linha NF-S (classe padrão) da Mitsubishi Electric. Este modelo de 3 polos possui corrente nominal de 800A e capacidade de interrupção de curto-circuito de 50kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo eletrônica, oferece proteção contra sobrecorrente e proteção magnética contra curto-circuito. A conexão é realizada por meio de bornes ou barras frontais, garantindo versatilidade na instalação em painéis de distribuição e maquinários.
A nova série WS-V foi desenvolvida com tecnologia de ruptura aprimorada, atendendo às mais recentes normas internacionais e às necessidades específicas do mercado, proporcionando desempenho otimizado e confiabilidade.
Principais recursos
- Unidade de disparo eletrônica
- Conexão por bornes ou barras frontais
- Capacidade de interrupção de 50kA (400Vac)
- Proteção contra sobrecorrente e curto-circuito magnético
- Conformidade com normas IEC e CE
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / família de produtos | Série WS-V |
| Nome da subgama | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 800A |
| Corrente de disparo | 800 AT |
| Corrente de quadro | 800 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por bornes ou barras frontais |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 50kA (380Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) 30kA (500Vac) 10kA (690Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônico |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) |
| Ajustes de proteção | Sobrecarga — limiar de disparo ajustável 400A-800A |
| Dimensões | L210mm x A275mm x P155mm |
| Durabilidade elétrica (com carga) | (440Vac) 500 operações |
| Durabilidade mecânica (sem carga) | 4000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF800SEW3P800A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NF800SEW3P800A e possui aprovações para uso marítimo (NK, LR, ABS, GL).
Entre em contato para mais informações.
