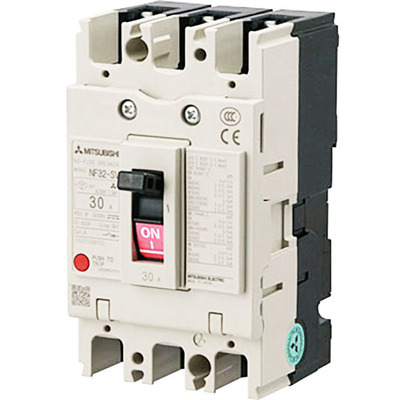

Disjuntor Caixa Moldada Mitsubishi NF32-SV3P5ALTCL 3P 5A
Visão geral
O disjuntor caixa moldada (MCCB) Mitsubishi Electric da série WS-V, modelo NF-S, é um dispositivo de proteção de 3 polos com corrente nominal de 5A e capacidade de interrupção de curto-circuito de 5kA a 400Vac, conforme norma IEC60947.
Este equipamento conta com unidade de disparo Termomagnética (fixa) e conexão por barramentos ou terminais frontais, oferecendo flexibilidade na instalação. A série WS-V representa uma evolução significativa com nova tecnologia de corte para aprimorar o desempenho de interrupção.
Projetado para responder às necessidades do mercado de distribuição de energia e maquinário, este disjuntor é compatível com os mais recentes padrões internacionais, garantindo desempenho otimizado para diversas aplicações. Sua construção visa a confiabilidade e a segurança em sistemas elétricos.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V
- Sub-linha NF-S (classe padrão)
- 3 polos (3P)
- Corrente nominal de 5A
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (a 400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo | 5 AT |
| Corrente do frame | 30 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de corrente de curto-circuito limite (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P5ALTCL |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de corte, é projetada para responder às necessidades individuais do mercado de recebimento e distribuição e de maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é compatível com os padrões IEC 60947-2 e EN 60947-2, possui marcação CE e aprovação para uso marítimo por NK, LR, ABS e GL.
