Visão geral

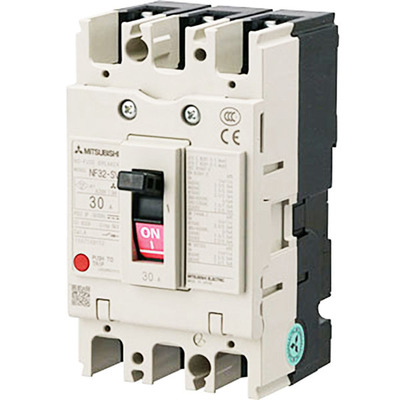

Disjuntor caixa moldada (MCCB) da série WS-V da Mitsubishi Electric, modelo NF-S de classe padrão. Este dispositivo de 3 polos (3P) possui corrente nominal de 32A e capacidade de interrupção de curto-circuito (Icu) de 5kA em 400V, conforme norma IEC60947.
Equipado com unidade de disparo termomagnética de corrente fixa, este disjuntor oferece conexão frontal por terminais ou barramentos. A nova tecnologia de corte integrada à série WS-V aprimora o desempenho de interrupção, atendendo aos mais recentes padrões internacionais e necessidades específicas do mercado de distribuição de energia.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- Série WS-V
- Classe NF-S (padrão)
- 3 polos (3P)
- Corrente nominal: 32A
- Capacidade de interrupção: 5kA (400Vac)
- Unidade de disparo: Termomagnética (fixa)
- Conexão: Terminais ou barramentos frontais
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série/família de produtos | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Funções | Disjuntor caixa moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 32A |
| Corrente de disparo (térmica) | 32 AT |
| Corrente nominal do quadro | 32 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 32A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P32A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas receptoras e de distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
