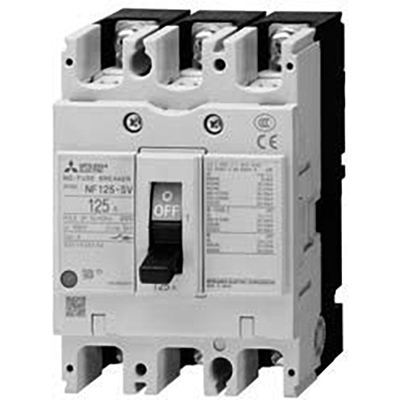

Disjuntor Caixa Moldada Mitsubishi WS-V NF-S 3P 16A 30kA Frontal NF125-SV3P16A Disjuntor Caixa Moldada Mitsubishi WS-V NF-S 3P 16A 30kA 400V com conexão frontal, SKU NF125-SV3P16A. Ideal para proteção contra sobrecarga e curto-circuito.
Visão geral
O disjuntor caixa moldada (MCCB) da série WS-V, linha NF-S (classe padrão) da Mitsubishi Electric, possui 3 polos e corrente nominal de 16A. Projetado para aplicações de distribuição e máquinas, este dispositivo de baixa tensão oferece alta capacidade de interrupção de curto-circuito.
Equipado com unidade de disparo Termomagnética (fixa), proporciona proteção contra sobrecarga e curto-circuito. Sua construção robusta e conformidade com normas internacionais garantem desempenho confiável e segurança para os seus sistemas elétricos.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- Série WS-V, linha NF-S (classe padrão)
- 3 polos (3P)
- Corrente nominal de 16A
- Capacidade de interrupção de curto-circuito (Icu) de 30kA a 400Vac
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) |
| Série / Família de produtos | Série WS-V |
| Nome da subgama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 16A |
| Corrente de disparo | 16 AT |
| Corrente de estrutura | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 40kA (250Vdc; IEC60947) 50kA (200Vac; IEC60947) 50kA (230Vac; IEC60947) 30kA (380Vac; IEC60947) 30kA (400Vac; IEC60947) 30kA (415Vac; IEC60947) 25kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 40kA (250Vdc) 50kA (200Vac) 50kA (230Vac) 30kA (380Vac) 30kA (400Vac) 30kA (415Vac) 25kA (440Vac) 18kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 16A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SV3P16A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Observações: Este produto é comercializado e compatível com as normas IEC 60947-2 e EN 60947-2. Possui aprovação para uso marítimo.
Para mais informações ou para adquirir este produto, entre em contato conosco.
