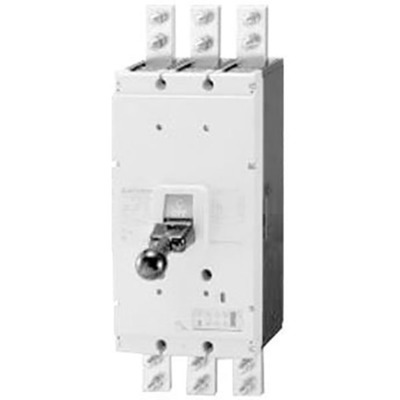

Disjuntor Caixa Moldada Mitsubishi WS-V NF-S 1000A 3P 85kA Eletrônico Disjuntor Caixa Moldada Mitsubishi Electric WS-V NF-S NF1000-SEW3P1000AZ4, 1000A, 3 polos, com unidade de disparo eletrônica e capacidade de interrupção de 85kA a 400Vac. Conexão frontal.
Visão geral
O disjuntor caixa moldada (MCCB) Mitsubishi Electric da série WS-V, linha NF-S, é um dispositivo de proteção trifásico (3P) com corrente nominal de 1000A. Projetado para aplicações de distribuição e maquinário, ele se destaca pela sua nova tecnologia de corte, que aprimora o desempenho de interrupção.
Este modelo opera com uma unidade de disparo eletrônica, oferecendo proteção contra sobrecorrente e curto-circuito magnético. Sua capacidade nominal de interrupção de curto-circuito (Icu) é de 85kA a 400Vac, em conformidade com a norma IEC 60947-2. O disjuntor apresenta conexão frontal por meio de terminais ou barras.
A série WS-V é o resultado de uma evolução revolucionária, incorporando novas tecnologias para atender às necessidades individuais do mercado. A Mitsubishi Electric desenvolveu este produto para ser compatível com os mais recentes padrões internacionais, garantindo desempenho otimizado para diversas aplicações e necessidades específicas.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V
- Sub-linha NF-S (classe padrão)
- 3 polos (3P)
- Corrente nominal de 1000A
- Capacidade de interrupção de curto-circuito (Icu) de 85kA a 400Vac
- Unidade de disparo eletrônica
- Proteção contra sobrecorrente e curto-circuito magnético
- Conexão frontal (terminais ou barras)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / família de produtos | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 1000A |
| Corrente de disparo | 1000 AT |
| Corrente de quadro | 1000 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal com terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 125kA (200Vac; IEC60947) 125kA (230Vac; IEC60947) 85kA (380Vac; IEC60947) 85kA (400Vac; IEC60947) 85kA (415Vac; IEC60947) 85kA (440Vac; IEC60947) 65kA (500Vac; IEC60947) 25kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 63kA (200Vac) 63kA (230Vac) 43kA (380Vac) 43kA (400Vac) 43kA (415Vac) 43kA (440Vac) 33kA (500Vac) 13kA (690Vac) |
| Capacidade nominal de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente; Proteção magnética (Curto-circuito) |
| Configurações de proteção | Sobrecarga — Limiar de disparo ajustável 500A-1000A |
| Dimensões | A210mm x A406mm x P190mm |
| Durabilidade elétrica (com carga) | (440Vac) 500 operações |
| Durabilidade mecânica (sem carga) | 3000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF1000SEW3P1000AZ4 |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor caixa moldada Mitsubishi Electric NF1000-SEW3P1000AZ4 é uma unidade comercializada, compatível com as normas IEC 60947-2 e EN 60947-2.
