Visão geral

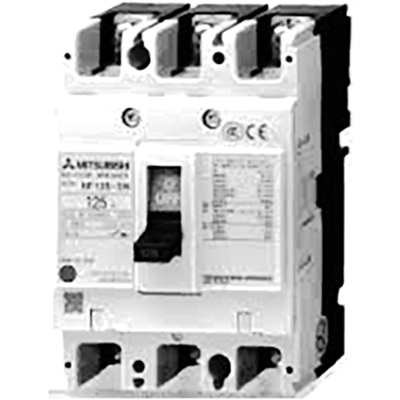

Disjuntor caixa moldada (MCCB) da série WS-V NF-L de alta performance da Mitsubishi Electric. Projetado com nova tecnologia de interrupção para aprimorar o desempenho, este modelo de 3 polos (3P) possui corrente nominal de 160A e capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo Termo-Magnética ajustável, permite conexões flexíveis através de terminais de olhal ou barras frontais. Sua construção robusta e conformidade com padrões internacionais garantem confiabilidade em aplicações de distribuição e maquinários.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V, sub-gama NF-L (alta performance)
- 3 polos (3P)
- Corrente nominal: 160A
- Capacidade de interrupção (Icu): 50kA (400Vac)
- Unidade de disparo Termo-Magnética (ajustável)
- Conexão por terminais de olhal ou barras frontais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NF-L (classe de alta performance) |
| Polos | 3 polos (3P) |
| Corrente nominal | 160A |
| Corrente de disparo | 160 AT |
| Corrente de quadro | 160 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais de olhal ou barras frontais |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 20kA (300Vdc; IEC60947) 90kA (200Vac; IEC60947) 90kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 20kA (300Vdc) 90kA (200Vac) 90kA (230Vac) 50kA (380Vac) 50kA (400Vac) 50kA (415Vac) 50kA (440Vac) 36kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção em serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (ajustável) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo ajustável 125A…160A |
| Dimensões | A105mm x L165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 15000 operações |
| Durabilidade mecânica (sem carga) | 40000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF160LGV3P125A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – Disjuntores Série WS – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
A série WS-V foi desenvolvida com uma nova tecnologia de interrupção para atender às necessidades específicas do mercado de recebimento e distribuição de máquinas. Esta série representa uma evolução revolucionária, equipada com tecnologia de corte aprimorada para melhor desempenho de interrupção e compatível com as normas mais recentes de diversos países, oferecendo desempenho ideal.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
