Visão geral

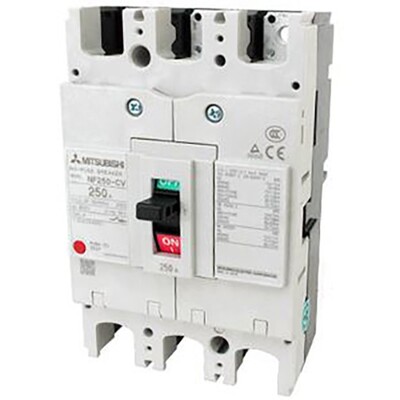

O Disjuntor Caixa Moldada (MCCB) da série WS-V, linha NF-H de alta performance da Mitsubishi Electric, oferece uma solução robusta e confiável para proteção de circuitos. Projetado com tecnologia de interrupção inovadora, este disjuntor de 3 polos é classificado para uma corrente nominal de 160A e possui uma capacidade de ruptura de curto-circuito (Icu) de 75kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com uma unidade de disparo Termo-Magnética (fixa), o modelo NF250-HV3P160A garante proteção eficaz contra sobrecargas e curtos-circuitos. Sua construção permite conexão por meio de terminais frontais ou barras, adaptando-se a diversas configurações de instalação em quadros de distribuição e equipamentos.
A nova série WS-V da Mitsubishi Electric é resultado de uma evolução tecnológica voltada para atender às necessidades específicas dos mercados de recebimento, distribuição e maquinário. Com performance aprimorada e conformidade com os mais recentes padrões internacionais, este disjuntor proporciona desempenho otimizado e segurança.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V, linha NF-H (alta performance)
- 3 polos (3P)
- Corrente nominal de 160A
- Capacidade de interrupção de curto-circuito (Icu) de 75kA a 400Vac
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barras
- Conforme normas IEC 60947-2 e EN 60947-2
- Homologações para uso marítimo: NK, LR, ABS, GL
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 160A |
| Corrente de disparo (nominal) | 160 AT |
| Corrente de quadro | 225 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 40kA (300Vdc; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (380Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) 50kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito em serviço (Ics) | 40kA (300Vdc) 100kA (200Vac) 100kA (230Vac) 75kA (380Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) 38kA (500Vac) 8kA (690Vac) |
| Capacidade de interrupção de curto-circuito em serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 160A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HV3P160A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Homologação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NF250HV3P160A.
