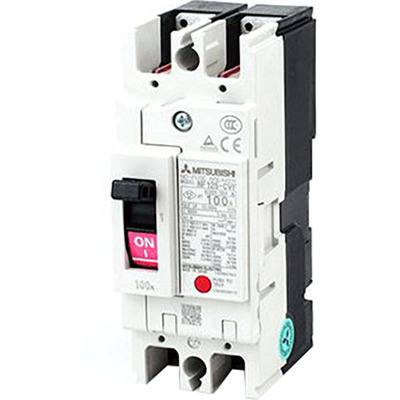

Disjuntor Caixa Moldada Mitsubishi NF125-HV2P75A 75A 2P 50kA Disjuntor caixa moldada Mitsubishi Electric WS-V NF-H NF125-HV2P75A, 75A, 2 polos, 50kA (400V), termomagnético. Solução de alta performance para distribuição de energia. “`html
Visão geral
Disjuntor caixa moldada (MCCB) da série WS-V NF-H, da Mitsubishi Electric. Projetado com nova tecnologia de interrupção para alta performance, este equipamento de 2 polos (2P) possui corrente nominal de 75A e capacidade de interrupção de curto-circuito (Icu) de 50kA a 400V, em conformidade com a norma IEC60947.
A unidade de disparo é termomagnética com ajuste fixo, oferecendo proteção contra sobrecargas e curtos-circuitos. Sua construção permite conexão frontal via terminais de anilha ou barras, assegurando flexibilidade na instalação em quadros de distribuição e máquinas.
A série WS-V representa uma evolução em tecnologia de ruptura, desenvolvida para atender às necessidades do mercado de distribuição e maquinário. Cumpre os mais recentes padrões internacionais, garantindo performance ótima para cada aplicação específica.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V NF-H de alta performance
- 2 polos (2P)
- Corrente nominal de 75A
- Capacidade de interrupção de 50kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / Família do produto | Série WS-V |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Pólos | 2 polos (2P) |
| Corrente nominal | 75A |
| Corrente de disparo nominal | 75 AT |
| Corrente nominal do quadro | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade última de interrupção de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 75kA (200Vac) 75kA (230Vac) 38kA (380Vac) 38kA (400Vac) 38kA (415Vac) 38kA (440Vac) 23kA (500Vac) 8kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 75A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HV2P75A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Homologação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
Este disjuntor é equivalente ao modelo NF125HV2P75A e possui homologações para uso marítimo.
Entre em contato para mais informações sobre este equipamento.
