Visão geral

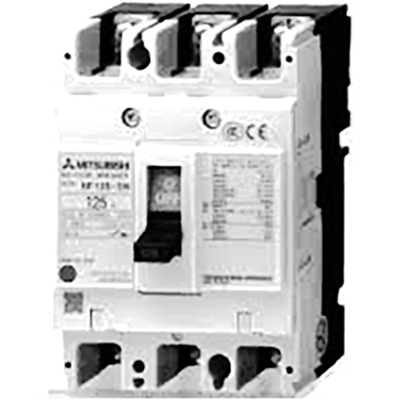

Disjuntor caixa moldada (MCCB) da série WS-V da Mitsubishi Electric, classe NF-H de alta performance. Projetado para aplicações de distribuição e máquinas, este disjuntor de 3 polos (3P) opera com corrente nominal de 80A.
Possui capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac, em conformidade com a norma IEC 60947. A unidade de disparo é Termomagnética (fixa), e a conexão é feita por meio de barramentos ou terminais frontais.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- Série WS-V, classe NF-H
- 3 polos (3P)
- Corrente nominal de 80A
- Capacidade de interrupção de 50kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais ou barramentos frontais
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série / Família de produtos | Série WS-V |
| Nome da subgama | NF-H (classe de alta performance) |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo | 80 AT |
| Corrente de quadro | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais ou barramentos frontais |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 75kA (200Vac) 75kA (230Vac) 38kA (380Vac) 38kA (400Vac) 38kA (415Vac) 38kA (440Vac) 23kA (500Vac) 8kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 80A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HV3P80A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de recebimento e distribuição e de maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com as mais recentes normas de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao modelo NF125HV3P80A e atende às normas IEC 60947-2 e EN 60947-2, possuindo também marcação CE e aprovação para uso marítimo por NK, LR, ABS e GL.
Para mais informações ou para solicitar uma cotação, entre em contato conosco.
