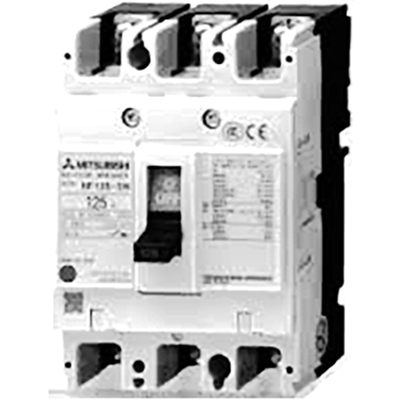

Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / Nome da família do produto | Série WS-V |
| Nome da subgama | NF-H (classe de alta performance) |
| Pólos | 3 pólos (3P) |
| Corrente nominal | 40A |
| Corrente de disparo | 40 AT |
| Corrente de estrutura | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de serviço (Ics) | 75kA (200Vac) 75kA (230Vac) 38kA (380Vac) 38kA (400Vac) 38kA (415Vac) 38kA (440Vac) 23kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção de corrente de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 40A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HV3P40A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marca CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
A série WS-V da Mitsubishi Electric representa uma evolução em tecnologia de interrupção, projetada para responder às necessidades individuais dos mercados de recebimento, distribuição e maquinário. Equipada com nova tecnologia de corte para aprimorar o desempenho de interrupção e compatível com os padrões mais recentes de diversos países, oferece desempenho ótimo de acordo com as necessidades individuais.
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
