Visão geral

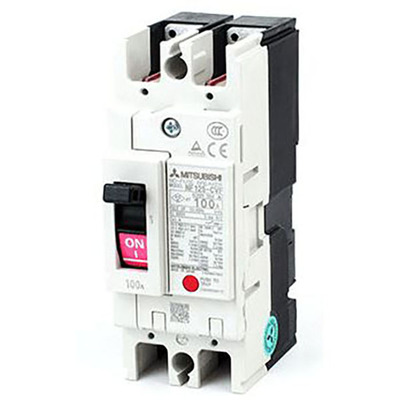

Este disjuntor de caixa moldada (MCCB) da série WS-V NF-H da Mitsubishi Electric é um dispositivo de alta performance projetado para aplicações de distribuição e maquinário. Com 2 polos e corrente nominal de 150A, oferece capacidade de interrupção de curto-circuito de 75kA a 400Vac, atendendo à norma IEC60947.
Equipado com unidade de desarme termomagnético fixo, este modelo garante proteção contra sobrecargas térmicas e curtos-circuitos magnéticos. Sua conexão frontal com barramentos ou terminais facilita a instalação em painéis elétricos, sendo uma solução robusta e confiável para a proteção de circuitos.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- Série WS-V
- Classe de alta performance NF-H
- 2 polos (2P)
- Corrente nominal de 150A
- Capacidade de interrupção de curto-circuito (Icu) de 75kA (400Vac)
- Unidade de desarme termomagnética fixa
- Conexão frontal por barramentos ou terminais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) |
| Nome da série/família do produto | Série WS-V |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor de caixa moldada (MCCB) |
| Polos | 2 polos (2P) |
| Corrente nominal | 150A |
| Corrente de desarme nominal | 150 AT |
| Corrente de quadro | 225 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 40kA (300Vdc; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (380Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) 50kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 40kA (300Vdc) 100kA (200Vac) 100kA (230Vac) 75kA (380Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) 38kA (500Vac) 8kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de desarme | Termomagnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de desarme fixo em 150A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HV2P150A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com as mais recentes normas de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NF250HV2P150A e está em conformidade com as normas IEC 60947-2 e EN 60947-2, possuindo marcação CE e aprovações para uso marítimo de sociedades classificadoras como NK, LR, ABS e GL.
