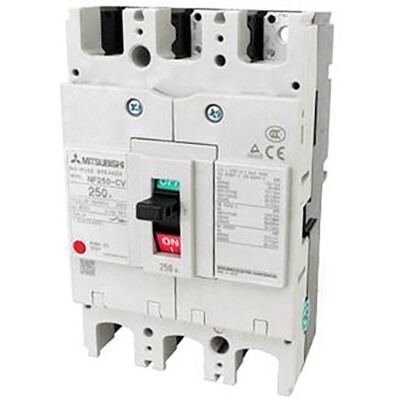

Disjuntor Mitsubishi NF250-HV3P125A WS-V Série 125A 3P 75kA Disjuntor Caixa Moldada Mitsubishi Electric NF250-HV3P125A, 3 polos, 125A, com capacidade de interrupção de 75kA em 400Vac. Solução de alta performance da série WS-V.
Visão geral
Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, pertencente à série WS-V, linha NF-H de alta performance. Este dispositivo de 3 polos (3P) opera com uma corrente nominal de 125A e possui uma capacidade de interrupção de curto-circuito (Icu) de 75kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo Termomagnética com ajuste fixo, este disjuntor oferece proteção contra sobrecarga e curto-circuito. Sua conexão é realizada por meio de barramentos ou terminais frontais, proporcionando flexibilidade na instalação.
A série WS-V é construída com nova tecnologia de interrupção para responder às necessidades do mercado de distribuição e máquinas, resultando em uma evolução revolucionária com performance aprimorada e compatibilidade com os mais recentes padrões internacionais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V, linha NF-H (alta performance)
- 3 polos (3P)
- Corrente nominal: 125A
- Capacidade de interrupção (Icu): 75kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-range | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Corrente de disparo | 125 AT |
| Corrente de quadro | 225 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 40kA (300Vdc; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (380Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) 50kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 40kA (300Vdc) 100kA (200Vac) 100kA (230Vac) 75kA (380Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) 38kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 125A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HV3P125A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de distribuição e máquinas. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NF250HV3P125A.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
