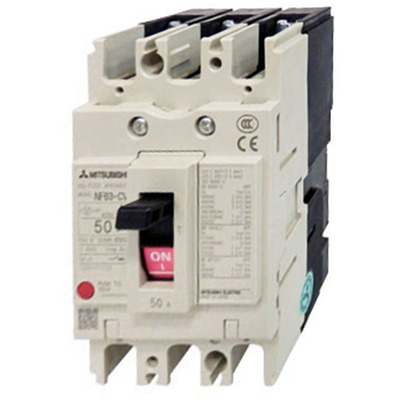

Disjuntor Mitsubishi WS-V NF63-CV3P40AA 3P 40A 5kA com Auxiliar Disjuntor Mitsubishi Electric WS-V NF63-CV3P40AA, 3 polos, 40A, 5kA de capacidade de interrupção, com chave auxiliar pré-instalada. Ideal para distribuição de energia.
Visão geral
Disjuntor de Caixa Moldada (MCCB) da série WS-V NF-C da Mitsubishi Electric, projetado para ser uma solução econômica com desempenho aprimorado. Este modelo de 3 polos (3P) possui corrente nominal de 40A e uma capacidade de interrupção de curta-circuito (Icu) de 5kA em 400Vca, em conformidade com a norma IEC60947.
Equipado com unidade de disparo Termo-Magnética fixa, oferece proteção confiável contra sobrecargas e curtos-circuitos. A conexão frontal por terminais ou barramentos facilita a instalação em quadros elétricos, sendo uma escolha robusta para aplicações de distribuição e máquinas.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V, Sub-linha NF-C (classe econômica)
- 3 polos (3P)
- Corrente nominal de 40A
- Capacidade de interrupção de 5kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Chave auxiliar pré-instalada
- Conexão frontal por terminais ou barramentos
- Compatível com padrões internacionais (IEC, EN)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série/família de produtos | Série WS-V |
| Nome da sub-linha | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Design | Chave auxiliar pré-instalada |
| Polos | 3 polos (3P) |
| Corrente nominal | 40A |
| Corrente de disparo | 40 AT |
| Corrente de frame | 50 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade última de interrupção de corrente de curta-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade de interrupção de corrente de curta-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade de interrupção de corrente de curta-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 40A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF63CV3P40AA |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento e distribuição e de maquinários. Esta série é o resultado de uma evolução revolucionária Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NF63CV3P40AA.
