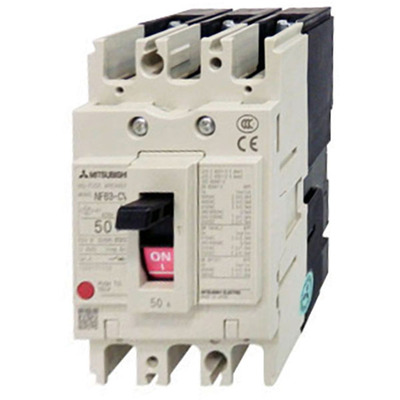

Disjuntor Caixa Moldada Mitsubishi NF63-CV3P20A 20A 3P 5kA Disjuntor Caixa Moldada Mitsubishi Electric WS-V NF-C NF63-CV3P20A, 3 polos, 20A, 5kA. Ideal para proteção contra sobrecarga e curto-circuito.
Visão geral
Este disjuntor de caixa moldada (MCCB) da série WS-V, linha NF-C (classe econômica) da Mitsubishi Electric, é projetado para aplicações de distribuição elétrica. Possui 3 polos e corrente nominal de 20A.
Com capacidade de interrupção de curto-circuito (Icu) de 5kA a 400Vac, conforme a norma IEC60947, este dispositivo garante a proteção confiável contra falhas elétricas. Sua unidade de disparo termomagnética é fixa e oferece conexões frontais por terminais ou barramentos.
A nova série WS-V incorpora tecnologia de interrupção aprimorada para atender às necessidades específicas do mercado de distribuição e maquinário. Equipada com nova tecnologia de corte para elevar o desempenho de interrupção, a série é compatível com os padrões mais recentes de diversos países, entregando performance otimizada conforme as exigências individuais.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V, Linha NF-C (classe econômica)
- 3 polos (3P)
- Corrente nominal: 20A
- Capacidade de interrupção (Icu): 5kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexões: Terminais frontais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-range | NF-C (classe econômica) |
| Polos | 3 polos (3P) |
| Corrente nominal | 20A |
| Corrente do frame | 50 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 20A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF63CV3P20A |
| Em conformidade com normas | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O produto é equivalente ao SKU NF63CV3P20A.
