Visão geral

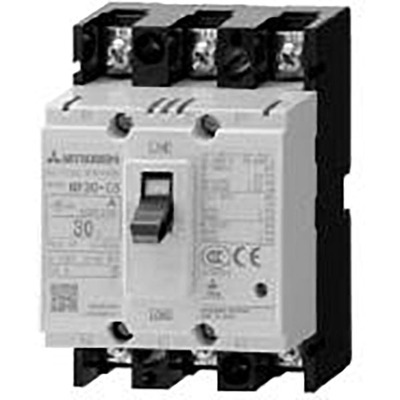

Disjuntor de Caixa Moldada (MCCB) da série WS-V NF-C da Mitsubishi Electric, projetado para aplicações de classe econômica. Este modelo de 3 polos (3P) possui corrente nominal de 3A e capacidade de interrupção de curto-circuito (Icu) de 1.5kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo Termo-Magnética de corrente fixa e um bloco de terminais verticais para fio, além de chave auxiliar pré-instalada no lado esquerdo, facilita a instalação e a conexão. Oferece flexibilidade de conexão frontal com terminais tipo garra ou barras.
A série WS-V representa uma evolução em tecnologia de interrupção, garantindo alta performance e conformidade com os mais recentes padrões internacionais, atendendo às necessidades específicas de sistemas de distribuição de energia.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V NF-C (classe econômica)
- 3 polos (3P)
- Corrente nominal: 3A
- Capacidade de interrupção (Icu): 1.5kA a 400Vac
- Unidade de disparo: Termo-Magnética (fixa)
- Chave auxiliar pré-instalada (lado esquerdo)
- Bloco de terminais verticais
- Conexão frontal com garras ou barras
- Conforme normas IEC 60947-2, EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família de produtos | Série WS-V |
| Nome da subgama | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Projeto | Chave auxiliar pré-instalada (lado esquerdo) bloco de terminais verticais para fio |
| Polos | 3 polos (3P) |
| Corrente nominal | 3A |
| Corrente de disparo | 3 AT |
| Corrente de quadro | 30 AF |
| Tensão nominal de impulso (Uimp) | 4 kV |
| Tensão nominal de isolamento (Ui) | 500 V |
| Tipo de conexão | Conexão frontal com garras ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (200Vac; IEC60947) 2.5kA (230Vac; IEC60947) 1.5kA (380Vac; IEC60947) 1.5kA (400Vac; IEC60947) 1.5kA (415Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 2kA (200Vac) 2kA (230Vac) 1.5kA (380Vac) 1.5kA (400Vac) 1.5kA (415Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 3A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L67.5mm x A96mm x P67mm |
| Durabilidade elétrica (com carga) | (415Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF30CS3P3AWY |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE Aprovação para uso marítimo NK; LR; ABS |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de recepção e distribuição de maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao SKU NF30CS3P3AWY.
