Visão geral

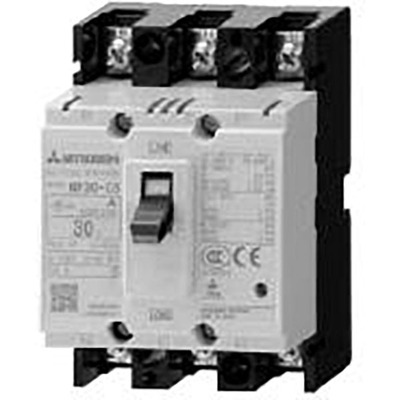

Disjuntor de Caixa Moldada (MCCB) da Mitsubishi, série WS-V, linha NF-C (classe econômica). Este equipamento de 3 polos (3P) possui corrente nominal de 30A e capacidade de interrupção de curto-circuito (Icu) de 1.5kA em 400Vac, conforme a norma IEC60947.
Equipado com unidade de disparo Termomagnética (fixa), oferece proteção contra sobrecarga e curto-circuito. Possui terminais frontais para conexão por barramentos ou pinos, facilitando a instalação em painéis elétricos.
O disjuntor NF30-CS3P30AW faz parte da nova série “World Super V Series (WS-V Series)”, desenvolvida com tecnologia de interrupção aprimorada para atender às necessidades de mercados de distribuição de energia, garantindo performance otimizada e conformidade com os mais recentes padrões internacionais.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V, sub-linha NF-C (classe econômica)
- 3 polos (3P)
- Corrente nominal de 30A
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais (barramentos ou pinos)
- Capacidade de interrupção de curto-circuito (Icu) de 1.5kA a 400Vac
- Proteção contra sobrecarga e curto-circuito
- Fabricado pela Mitsubishi Electric
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / família de produto | Série WS-V |
| Nome da sub-linha | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 30A |
| Corrente de disparo nominal | 30 AT |
| Corrente de moldura nominal | 30 AF |
| Tensão impulsiva nominal (Uimp) | 4 kV |
| Tensão de isolamento nominal (Ui) | 500 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito limite (Icu) | 2.5kA (200Vac; IEC60947) 2.5kA (230Vac; IEC60947) 1.5kA (380Vac; IEC60947) 1.5kA (400Vac; IEC60947) 1.5kA (415Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 2kA (200Vac) 2kA (230Vac) 1.5kA (380Vac) 1.5kA (400Vac) 1.5kA (415Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 30A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L67.5mm x A96mm x P67mm |
| Durabilidade elétrica (com carga) | (415Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF30CS3P30AW |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE Aprovação para uso marítimo NK; LR; ABS |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao modelo NF30CS3P30AW.
