Visão geral

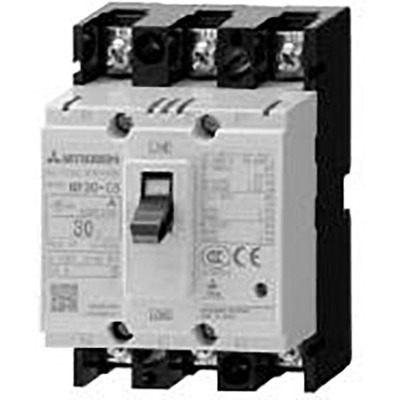

Disjuntor caixa moldada (MCCB) com chave auxiliar pré-instalada (lado esquerdo) e bloco de terminais de fio vertical. Pertence à série WS-V da Mitsubishi, linha NF-C de classe econômica. Este modelo de 3 polos (3P) possui corrente nominal de 15A e capacidade de interrupção de curto-circuito (Icu) de 1.5kA em 400Vac, conforme a norma IEC60947.
Conta com unidade de disparo termomagnética (fixa) e permite conexão frontal por meio de sapatas ou barramentos. A nova série WS-V da Mitsubishi Electric, desenvolvida com tecnologia de interrupção aprimorada, atende às necessidades específicas do mercado de distribuição de energia e máquinas, incorporando uma nova tecnologia de corte para elevar o desempenho.
Equipado para garantir desempenho ótimo e compatibilidade com os mais recentes padrões internacionais, o disjuntor NF30-CS3P15AWY oferece confiabilidade e eficiência em diversas aplicações elétricas, sendo resultado de uma evolução revolucionária em tecnologia de disjuntores.
Principais recursos
- Chave auxiliar pré-instalada (lado esquerdo)
- Bloco de terminais de fio vertical
- Unidade de disparo termomagnética fixa
- Conexão frontal por sapatas ou barramentos
- Tecnologia de interrupção aprimorada
- Conforme com os mais recentes padrões internacionais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NF-C (classe econômica) |
| Funções | Disjuntor caixa moldada (MCCB) |
| Design | Chave auxiliar pré-instalada (lado esquerdo) bloco de terminais de fio vertical |
| Polos | 3 polos (3P) |
| Corrente nominal | 15A |
| Corrente de disparo nominal | 15 AT |
| Corrente nominal do invólucro | 30 AF |
| Tensão nominal de impulso (Uimp) | 4 kV |
| Tensão nominal de isolação (Ui) | 500 V |
| Tipo de conexão | Conexão frontal por sapatas ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (200Vac; IEC60947) 2.5kA (230Vac; IEC60947) 1.5kA (380Vac; IEC60947) 1.5kA (400Vac; IEC60947) 1.5kA (415Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 2kA (200Vac) 2kA (230Vac) 1.5kA (380Vac) 1.5kA (400Vac) 1.5kA (415Vac) |
| Capacidade nominal de interrupção em serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de desarme fixo em 15A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L67.5mm x A96mm x P67mm |
| Durabilidade elétrica (com carga) | (415Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF30CS3P15AWY |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE Aprovação para uso marítimo NK; LR; ABS |
| Benefícios | A nova “Série World Super V (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
