Visão geral

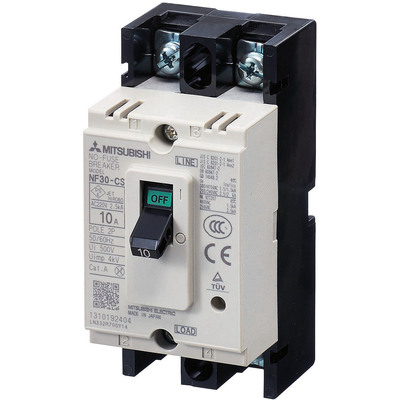

Disjuntor de Caixa Moldada (MCCB) da série WS-V NF-C da Mitsubishi Electric, classe econômica, com capacidade de interrupção de curto-circuito de 1,5kA em 400Vac conforme IEC60947. Este equipamento de 2 polos possui corrente nominal de 5A e unidade de disparo Termo-Magnética com ajustes fixos.
Conta com um bloco de bornes de fio vertical pré-instalado e permite conexão via sapatas frontais ou barras. Foi desenvolvido com nova tecnologia de corte para aprimorar o desempenho de interrupção e atender aos padrões mais recentes de diversos países, oferecendo performance otimizada para necessidades específicas de distribuição e maquinário.
Principais recursos
- 2 polos (2P)
- Corrente nominal: 5A
- Capacidade de interrupção (Icu): 1.5kA (400Vac)
- Unidade de disparo Termo-Magnética fixa
- Bloco de bornes de fio vertical pré-instalado
- Conexão por sapatas ou barras frontais
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série do produto / nome da família | Série WS-V |
| Nome do sub-range | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Design | Bloco de bornes de fio vertical pré-instalado com contato auxiliar |
| Polos | 2 polos (2P) |
| Corrente nominal | 5A |
| Corrente de disparo | 5 AT |
| Corrente de quadro | 30 AF |
| Tensão nominal de impulso (Uimp) | 4 kV |
| Tensão nominal de isolamento (Ui) | 500 V |
| Tipo de conexão | Sapatas ou barras frontais |
| Capacidade última de interrupção de curto-circuito (Icu) | 2.5kA (200Vac; IEC60947) 2.5kA (230Vac; IEC60947) 1.5kA (380Vac; IEC60947) 1.5kA (400Vac; IEC60947) 1.5kA (415Vac; IEC60947) |
| Capacidade de serviço de interrupção de curto-circuito (Ics) | 2kA (200Vac) 2kA (230Vac) 1.5kA (380Vac) 1.5kA (400Vac) 1.5kA (415Vac) |
| Capacidade de serviço de interrupção de curto-circuito como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L45mm x A96mm x P67mm |
| Durabilidade elétrica (com carga) | (415Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF30CS2P5AY |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE Aprovação para uso marítimo NK; LR; ABS |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é uma unidade de classe econômica da linha WS-V NF-C da Mitsubishi Electric. É equivalente ao modelo NF30CS2P5AY.
Entre em contato conosco para mais informações sobre este produto.
