Visão geral

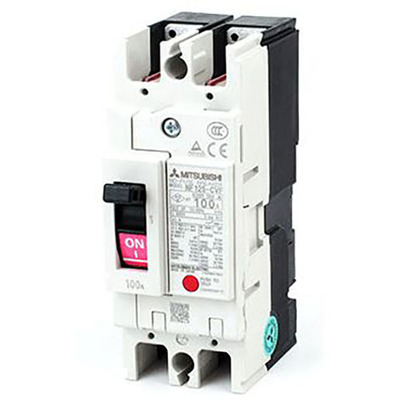

O Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série WS-V, modelo NF-C, é um dispositivo de proteção de 2 polos projetado para aplicações de economia. Possui corrente nominal de 225A e capacidade de interrupção de curto-circuito de 25kA em 400Vac, em conformidade com a norma IEC60947.
Este disjuntor emprega uma unidade de disparo termomagnética fixa, oferecendo proteção confiável contra sobrecargas e curtos-circuitos. Sua construção permite conexão frontal via terminais ou barras, garantindo flexibilidade na instalação.
A série WS-V introduz uma nova tecnologia de interrupção para aprimorar o desempenho e atender às demandas do mercado de distribuição e maquinário, alinhando-se aos mais recentes padrões internacionais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V, linha NF-C (classe de economia)
- 2 polos
- Corrente nominal de 225A
- Capacidade de interrupção de curto-circuito (Icu) de 25kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Proteção térmica (sobrecarga) e magnética (curto-circuito)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-C (classe de economia) |
| Polos | 2 polos (2P) |
| Corrente nominal | 225A |
| Corrente de disparo | 225 AT |
| Corrente de quadro | 225 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade última de interrupção de curto-circuito (Icu) | 15kA (250Vdc; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (380Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) 10kA (500Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 12kA (250Vdc) 27kA (200Vac) 27kA (230Vac) 19kA (380Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) 8kA (500Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 225A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250CV2P225A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
