Visão geral

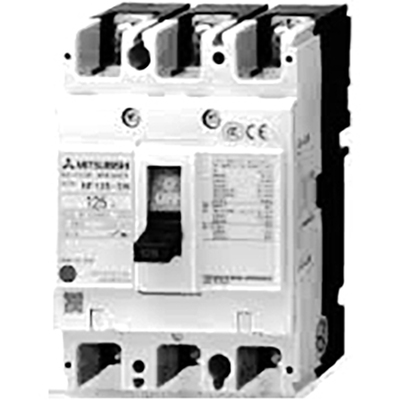

Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, pertencente à série WS-V e à classe econômica NF-C. Este dispositivo de 3 polos é projetado para corrente nominal de 80A e oferece uma capacidade de interrupção de curto-circuito (Icu) de 10kA em 400VCA, conforme a norma IEC60947.
O modelo NF125-CV3P80AS apresenta uma unidade de disparo termomagnética fixa e permite conexões por meio de terminais frontais ou barramentos, proporcionando flexibilidade para diversas instalações elétricas. A série WS-V incorpora uma nova tecnologia de interrupção que visa aprimorar o desempenho e a confiabilidade.
Com conformidade a padrões internacionais e aprovação para uso marítimo, este disjuntor é uma solução robusta para sistemas de distribuição de energia, desenvolvido para atender às necessidades específicas do mercado em termos de segurança e eficiência.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V
- Classe NF-C (econômica)
- 3 polos
- Corrente nominal de 80A
- Capacidade de interrupção 10kA (400VCA)
- Unidade de disparo Termomagnética fixa
- Conexão por terminais frontais ou barramentos
- Compatível com normas IEC 60947-2 e EN 60947-2
- Aprovação para uso marítimo (NK; LR; ABS; GL)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NF-C (classe econômica) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | Kit de terminais |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo | 80 AT |
| Corrente de quadro | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 7.5kA (250Vdc; IEC60947) 30kA (200Vac; IEC60947) 30kA (230Vac; IEC60947) 10kA (380Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (415Vac; IEC60947) 10kA (440Vac; IEC60947) 7.5kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço de curto-circuito (Ics) | 4kA (250Vdc) 15kA (200Vac) 15kA (230Vac) 5kA (380Vac) 5kA (400Vac) 5kA (415Vac) 5kA (440Vac) 4kA (500Vac) |
| Capacidade nominal de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 80A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125CV3P80AS |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marca CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
