Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-range | NF-C (classe econômica) |
| Funções | Disjuntor de caixa moldada (MCCB) |
| Polos | 2 polos (2P) |
| Corrente nominal | 50A |
| Corrente de atuação (disparo) | 50 AT |
| Corrente nominal de quadro | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade última de interrupção de curto-circuito (Icu) | 7.5kA (250Vdc; IEC60947) 30kA (200Vac; IEC60947) 30kA (230Vac; IEC60947) 10kA (380Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (415Vac; IEC60947) 10kA (440Vac; IEC60947) 7.5kA (500Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 4kA (250Vdc) 15kA (200Vac) 15kA (230Vac) 5kA (380Vac) 5kA (400Vac) 5kA (415Vac) 5kA (440Vac) 4kA (500Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 50A |
| Dimensões | L60mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125CV2P50A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Catálogo – Disjuntores Série WS Mitsubishi Electric.pdf
- Catálogo – Produtos de Distribuição de Energia de Baixa Tensão Mitsubishi.pdf

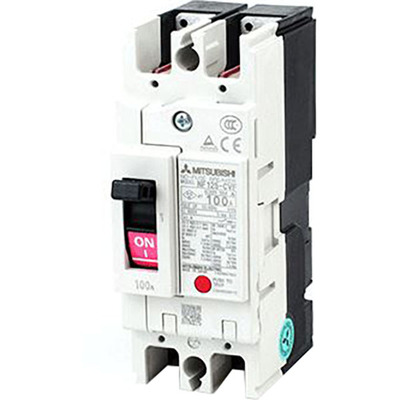

O disjuntor NF125-CV2P50A é compatível com a série WS-V da Mitsubishi Electric. Este modelo é um equivalente direto ao NF125CV2P50A.
Para mais informações ou para realizar um pedido, entre em contato conosco.
