Visão geral

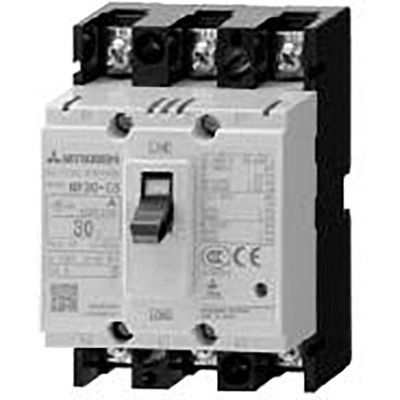

Disjuntor caixa moldada (MCCB) da série WS-V NF-C da Mitsubishi Electric, com capacidade de interrupção de curto-circuito (Icu) de 1.5kA em 400V. Este modelo de 3 polos (3P) possui corrente nominal de 5A e unidade de disparo Termo-Magnética fixa.
Projetado para aplicações econômicas, o NF30-CS3P5AW utiliza tecnologia de corte aprimorada para maior performance e conformidade com os mais recentes padrões internacionais. Sua conexão frontal por meio de terminais ou barras facilita a instalação em sistemas de distribuição e máquinas elétricas.
A linha WS-V da Mitsubishi Electric representa uma evolução em disjuntores, oferecendo confiabilidade e eficiência para proteção contra sobrecargas e curtos-circuitos em diversas aplicações industriais e comerciais.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 5A
- Capacidade de interrupção (Icu) de 1.5kA (400Vac)
- Unidade de disparo Termo-Magnética fixa
- Conexão frontal por terminais ou barras
- Conformidade com normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-C (classe econômica) |
| Funções | Disjuntor caixa moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo | 5 AT |
| Corrente do quadro | 30 AF |
| Tensão nominal de impulso (Uimp) | 4 kV |
| Tensão nominal de isolamento (Ui) | 500 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 2.5kA (200Vac; IEC60947) 2.5kA (230Vac; IEC60947) 1.5kA (380Vac; IEC60947) 1.5kA (400Vac; IEC60947) 1.5kA (415Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 2kA (200Vac) 2kA (230Vac) 1.5kA (380Vac) 1.5kA (400Vac) 1.5kA (415Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L67.5mm x A96mm x P67mm |
| Durabilidade elétrica (com carga) | (415Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF30CS3P5AW |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE Aprovação para uso marítimo NK; LR; ABS |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor NF30-CS3P5AW é um componente da linha WS-V Series da Mitsubishi Electric, projetada com nova tecnologia de interrupção para atender às necessidades específicas dos mercados de distribuição e maquinário. É compatível com as mais recentes normas de diversos países.
Entre em contato conosco para mais informações sobre este produto.
