Visão geral

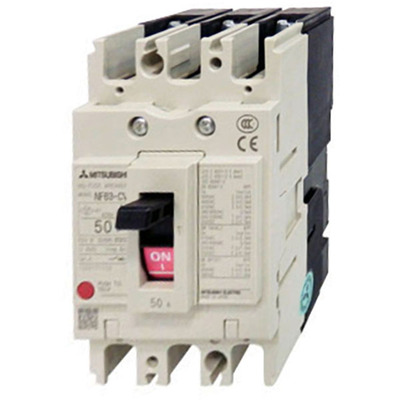

Disjuntor caixa moldada (MCCB) da Mitsubishi Electric, série WS-V, linha NF-C (classe econômica). Este dispositivo de 3 polos (3P) possui corrente nominal de 3A e capacidade de interrupção de curto-circuito de 5kA em 400Vac, conforme a norma IEC60947.
Equipado com unidade de disparo termomagnético fixo, o disjuntor oferece conexão por terminais frontais ou barras. A nova tecnologia de interrupção aprimora seu desempenho, atendendo aos mais recentes padrões internacionais para otimizar a performance conforme as necessidades específicas.
Desenvolvido com uma nova tecnologia de ruptura, a série WS-V da Mitsubishi Electric é projetada para responder às necessidades individuais do mercado de máquinas de distribuição e recebimento de energia. Esta série representa uma evolução revolucionária.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 3A
- Capacidade de interrupção de 5kA (400Vac)
- Unidade de disparo termomagnético (fixo)
- Conexão por terminais frontais ou barras
- Proteção contra sobrecarga e curto-circuito
- Conforme normas IEC e EN 60947-2
- Homologação para uso marítimo (NK; LR; ABS; GL)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série / família de produto | Série WS-V |
| Nome do sub-range | NF-C (classe econômica) |
| Polos | 3 polos (3P) |
| Corrente nominal | 3A |
| Corrente de disparo | 3 AT |
| Corrente de quadro | 50 AF |
| Tensão impulsiva nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 600 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 3A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF63CV3P3A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Homologação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de ruptura, é projetada para responder às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
