Visão geral

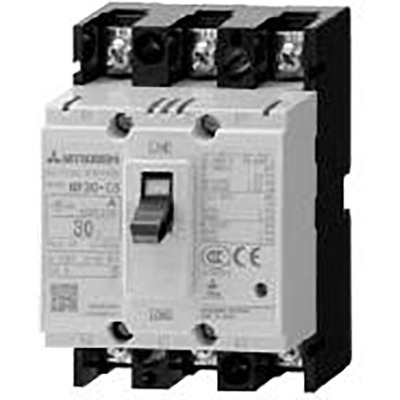

Disjuntor caixa moldada (MCCB) da série WS-V NF-C da Mitsubishi Electric. Este equipamento de classe econômica é projetado com 3 polos e corrente nominal de 20A.
Possui capacidade de interrupção de curto-circuito de 1.5kA em 400V (conforme IEC60947), com uma unidade de disparo termomagnética de corrente fixa. A conexão é realizada por meio de terminais frontais ou barras.
A série WS-V emprega uma nova tecnologia de interrupção para aprimorar o desempenho, oferecendo compatibilidade com os mais recentes padrões internacionais e atendendo às necessidades específicas de mercados e máquinas de distribuição.
Principais recursos
- 3 polos (3P)
- Corrente nominal de 20A
- Unidade de disparo Termomagnética (fixa)
- Capacidade de interrupção de curto-circuito (Icu) de 1.5kA (400Vac)
- Conexão frontal (terminais ou barras)
- Fabricante: Mitsubishi Electric
- Série: WS-V NF-C (classe econômica)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série/família do produto | Série WS-V |
| Nome do sub-range | NF-C (classe econômica) |
| Funções | Disjuntor caixa moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 20A |
| Corrente de disparo nominal | 20 AT |
| Corrente de frame nominal | 30 AF |
| Tensão de impulso nominal (Uimp) | 4 kV |
| Tensão de isolamento nominal (Ui) | 500 V |
| Tipo de conexão | Conexão frontal com terminais ou barras |
| Capacidade de interrupção de corrente de curto-circuito limite (Icu) | 2.5kA (200Vac; IEC60947) 2.5kA (230Vac; IEC60947) 1.5kA (380Vac; IEC60947) 1.5kA (400Vac; IEC60947) 1.5kA (415Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 2kA (200Vac) 2kA (230Vac) 1.5kA (380Vac) 1.5kA (400Vac) 1.5kA (415Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 20A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L67.5mm x A96mm x P67mm |
| Durabilidade elétrica (com carga) | (415Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF30CS3P20AW |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE Aprovação para uso marítimo NK; LR; ABS |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recepção e distribuição e de maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é o equivalente ao modelo NF30CS3P20AW.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
