Visão geral

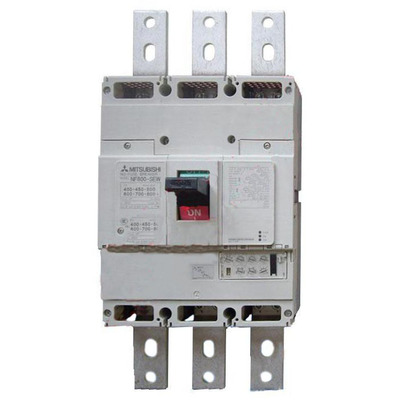

Disjuntor de Caixa Moldada (MCCB) da série WS-V da Mitsubishi Electric, classificado como NF-U (classe de limitação de corrente ultrarrápida). Este dispositivo de 3 polos (3P) possui corrente nominal de 800A e capacidade de interrupção de curto-circuito (Icu) de 200kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo eletrônica e projetado para conexão frontal por terminais ou barramentos. A série WS-V introduz uma nova tecnologia de interrupção que aprimora o desempenho, atendendo às necessidades específicas de distribuição de energia e maquinários, e está em conformidade com os mais recentes padrões internacionais.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V, Sub-família NF-U
- 3 polos (3P)
- Corrente nominal: 800A
- Corrente de interrupção de curto-circuito (Icu): 200kA (a 400Vac)
- Unidade de disparo eletrônica
- Conexão frontal por terminais ou barramentos
- Proteção contra sobrecorrente e curto-circuito magnético
- Configurações de proteção ajustáveis para limiar de disparo (400A-800A)
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série do produto / nome da família | Série WS-V |
| Nome da sub-gama | NF-U (classe de limitação de corrente ultrarrápida) |
| Polos | 3 polos (3P) |
| Corrente nominal | 800A |
| Corrente de disparo nominal | 800 AT |
| Corrente de quadro nominal | 800 AF |
| Tensão impulsional nominal (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito limite (Icu) | 200kA (200Vac; IEC60947) 200kA (230Vac; IEC60947) 200kA (380Vac; IEC60947) 200kA (400Vac; IEC60947) 200kA (415Vac; IEC60947) 200kA (440Vac; IEC60947) 170kA (500Vac; IEC60947) 35kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 200kA (200Vac) 200kA (230Vac) 200kA (380Vac) 200kA (400Vac) 200kA (415Vac) 200kA (440Vac) 170kA (500Vac) 35kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) |
| Configurações de proteção | Sobrecarga — limiar de disparo ajustável 400A-800A |
| Dimensões | L210mm x A322mm x P252mm |
| Durabilidade elétrica (com carga) | (440Vac) 4000 operações |
| Durabilidade mecânica (sem carga) | 500 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF800UEW3P800A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
Este disjuntor é o equivalente ao modelo NF800UEW3P800A.
