Visão geral

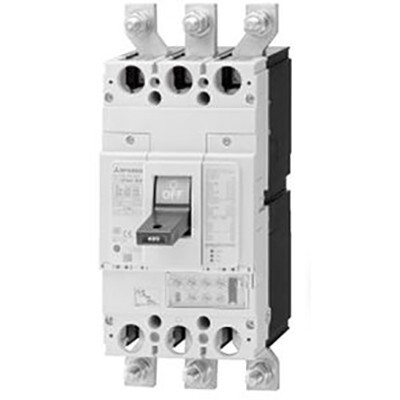

Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série WS-V, linha NF-S (classe padrão). Projetado com 3 polos e corrente nominal de 300A, este dispositivo oferece capacidade de interrupção de curto-circuito (Icu) de 45kA em 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo Termo-Magnético fixo e conexões frontais para barramentos ou terminais, o disjuntor NF400-SW3P300A proporciona uma solução robusta para proteção de circuitos elétricos em diversas aplicações industriais e comerciais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V
- Sub-linha NF-S (classe padrão)
- 3 polos (3P)
- Corrente nominal de 300A
- Capacidade de interrupção de 45kA (400Vac)
- Unidade de disparo Termo-Magnético (fixo)
- Conexão frontal (terminais ou barramentos)
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série/Família de produtos | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 300A |
| Corrente de disparo (nominal) | 300 AT |
| Corrente de quadro (nominal) | 400 AF |
| Tensão impulsiva nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 690 V |
| Tipo de conexão | Conexão frontal (terminais ou barramentos) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 40kA (250Vdc; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 45kA (400Vac; IEC60947) 45kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 40kA (250Vdc) 85kA (200Vac) 85kA (230Vac) 50kA (380Vac) 45kA (400Vac) 45kA (415Vac) 42kA (440Vac) 30kA (500Vac) 10kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 300A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | (440Vac) 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF400SW3P300A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de equipamentos de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao modelo NF400SW3P300A.
