Visão geral

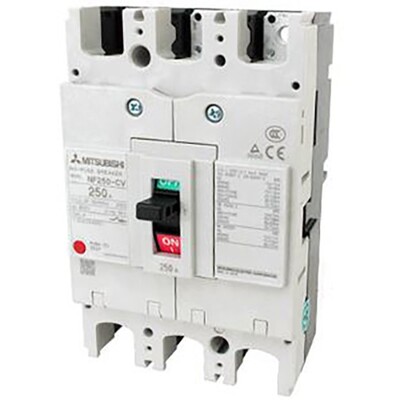

Este disjuntor de caixa moldada (MCCB) da série WS-V da Mitsubishi Electric, modelo NF250-CV3P125A, pertence à classe econômica NF-C. Projetado para aplicações de distribuição elétrica, oferece segurança e confiabilidade em circuitos de 3 polos.
Com corrente nominal de 125A e capacidade de interrupção de curta-circuito (Icu) de 25kA a 400Vac, conforme norma IEC60947, este equipamento é ideal para proteger instalações contra sobrecargas e curtos-circuitos. Sua unidade de disparo é térmica-magnética, com configurações fixas, garantindo proteção consistente.
O disjuntor possui conexão frontal para barramentos ou terminais, facilitando a instalação em painéis elétricos. A série WS-V é resultado de uma evolução tecnológica que aprimora o desempenho de interrupção, atendendo aos padrões mais recentes do mercado global.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- 3 Polos
- Corrente Nominal: 125A
- Capacidade de Interrupção (Icu): 25kA (400Vac)
- Unidade de Disparo: Térmica-Magnética Fixo
- Conexão Frontal: Terminais ou Barramentos
- Conformidade com normas IEC 60947-2, EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / família de produtos | Série WS-V |
| Nome da subgama | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Corrente de disparo | 125 AT |
| Corrente do quadro | 225 AF |
| Tensão impulsiva nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 600 V |
| Tipo de conexão | Conexão frontal com terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito limite (Icu) | 15kA (250Vdc; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (380Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) 10kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 12kA (250Vdc) 27kA (200Vac) 27kA (230Vac) 19kA (380Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) 8kA (500Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Térmica-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 125A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250CV3P125A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
