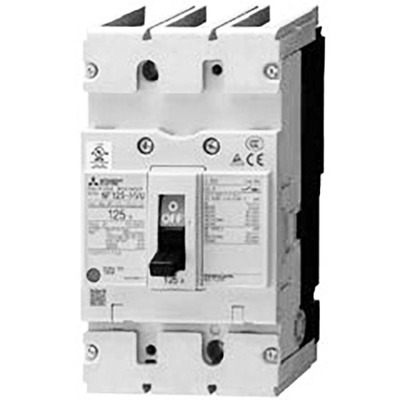

Disjuntor Caixa Moldada UL489 NF-S Mitsubishi 3P 50A 480Vca 30kA Disjuntor Caixa Moldada UL489 NF-S Mitsubishi NF125-SVU3P50AS, 3 polos, 50A, 480Vca, 30kA. Proteção térmica e magnética. Cód. NF125-SVU3P50AS.
Visão geral
Este é um disjuntor de caixa moldada (MCCB) da série NF-S, classe padrão, certificado UL489, fabricado pela Mitsubishi Electric. Projetado para aplicações de distribuição e maquinário, ele oferece desempenho aprimorado com uma nova tecnologia de corte.
O dispositivo possui 3 polos e corrente nominal de 50A, com capacidade de interrupção de curto-circuito de 30kA a 480Vca. A unidade de disparo é termomagnética, com proteção contra sobrecarga e curto-circuito, e dispõe de terminais frontais para conexão.
Principais recursos
- Disjuntor de caixa moldada (MCCB)
- Certificação UL489
- 3 polos (3P)
- Corrente nominal: 50A
- Capacidade de interrupção: 30kA (480Vac)
- Unidade de disparo termomagnética (fixa)
- Conexão por terminais ou barras frontais
- Kit de terminais incluído
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série do produto / Nome da família | MCCBs listados UL 489 |
| Nome da subgama | NF-S (classe padrão) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Design | Kit de terminais |
| Polos | 3 polos (3P) |
| Corrente nominal | 50A |
| Corrente de disparo | 50 AT |
| Corrente de moldura | 125 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção | 50kA (240Vac; UL489) 30kA (480Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 50kA (230Vac; IEC60947) 30kA (380Vac; IEC60947) 30kA (400Vac; IEC60947) 30kA (415Vac; IEC60947) 30kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 25kA (230Vac) 15kA (380Vac) 15kA (400Vac) 15kA (415Vac) 15kA (440Vac) 9kA (500Vac) 4kA (690Vac) |
| Capacidade nominal de interrupção em serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 50A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SVU3P50AS |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de corte, foi projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com as normas mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores de Caixa Moldada Listados UL 489 Séries SMU SRU e HRU – Catálogo.pdf
Este produto é comercializado e compatível com as normas IEC 60947-2, EN 60947-2, UL 489 e CSA C22.2 No.5-02.
Entre em contato para mais informações sobre este ou outros produtos.
