Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de Caixa Moldada (MCCB) |
| Série/Nome da família do produto | Disjuntores de Caixa Moldada Listados UL 489 |
| Nome da sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Design | Contatos auxiliares pré-instalados, bloco de terminais verticais |
| Polos | 3 polos (3P) |
| Corrente nominal | 200A |
| Corrente de disparo | 200 AT |
| Corrente de moldura | 250 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão de impulso nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito | 65kA (240Vac; UL489) 35kA (480Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 65kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de serviço de interrupção de curto-circuito (Ics) | 33kA (230Vac) 18kA (380Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) 13kA (500Vac) 4kA (690Vac) |
| Capacidade nominal de serviço de interrupção de curto-circuito como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga), Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 200A |
| Dimensões | A105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P200AY |
| Em conformidade com as normas | IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02, aprovação TUV, marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de corte, é projetada para atender às necessidades individuais do mercado de máquinas receptoras e de distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de diversos países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores de Caixa Moldada Listados UL 489 Séries SMU, SRU e HRU – Catálogo.pdf

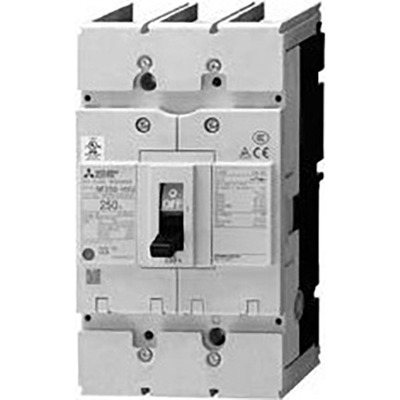

O disjuntor NF250-SVU3P200AY é um componente da linha NF-S (classe padrão) da Mitsubishi Electric e atende aos padrões IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02, com aprovação TUV e marcação CE.
