Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série do produto / nome da família | Disjuntores Caixa Moldada Certificados UL 489 |
| Nome da subgama | NF-C (classe econômica) |
| Polos | 3 polos (3P) |
| Corrente nominal | 100A |
| Corrente de disparo (AT) | 100 AT |
| Corrente de quadro (AF) | 100 AF |
| Tensão nominal (AC) | 240Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal para terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 14kA (240Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 15kA (230Vac; IEC60947) 10kA (380Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (415Vac; IEC60947) 10kA (440Vac; IEC60947) 7.5kA (500Vac; IEC60947) |
| Capacidade nominal de serviço de interrupção de curto-circuito (Ics) | 8kA (230Vac) 5kA (380Vac) 5kA (400Vac) 5kA (415Vac) 5kA (440Vac) 4kA (500Vac) |
| Capacidade nominal de serviço de interrupção de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 100A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF100CVFU3P100A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Grau de poluição | 3 |
Documentos

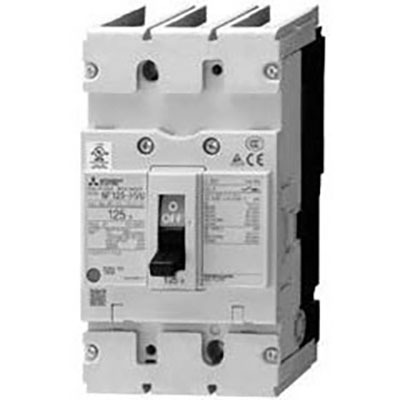

O disjuntor NF100-CVFU3P100A é compatível com os mais recentes padrões de diversos países, oferecendo desempenho ótimo de acordo com as necessidades individuais.
Para mais informações sobre este produto ou para solicitar um orçamento, entre em contato conosco.
