Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |

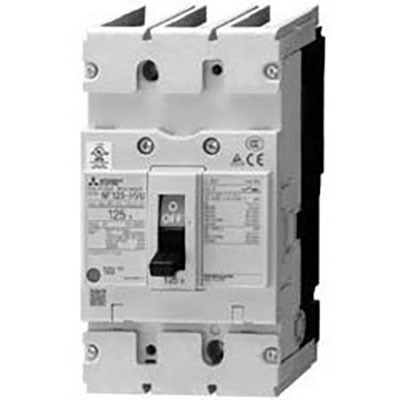

| Função Principal | Disjuntor de Caixa Moldada (MCCB) |
| Série do Produto / Nome da Família | MCCBs listados UL 489 |
| Nome da Sub-linha | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente Nominal | 75A |
| Corrente de Disparo | 75 AT |
| Corrente de Emprego (Frame Current) | 100 AF |
| Tensão Nominal (AC) | 240Vca (UL 489) |
| Tensão Nominal de Impulso (Uimp) | 8 kV |
| Tensão Nominal de Isolamento (Ui) | 600 V |
| Tipo de Conexão | Conexão frontal por terminais ou barras |
| Capacidade de Interrupção de Curto-Circuito | 14kA (240Vca; UL489) |
| Capacidade Nominal de Interrupção de Curto-Circuito Última (Icu) | 15kA (230Vca; IEC60947) 10kA (380Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (415Vca; IEC60947) 10kA (440Vca; IEC60947) 7.5kA (500Vca; IEC60947) |
| Capacidade Nominal de Interrupção de Curto-Circuito de Serviço (Ics) | 8kA (230Vca) 5kA (380Vca) 5kA (400Vca) 5kA (415Vca) 5kA (440Vca) 4kA (500Vca) |
| Capacidade de Interrupção de Curto-Circuito de Serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de Unidade de Disparo | Termomagnética (fixa) |
| Funções de Proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de Proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 75A |
| Modo de Montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de Utilização | A |
| Status do Produto Fabricante | Comercializado |
| Equivalente a | NF100CVFU3P75A |
| Em conformidade com normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de recebimento e distribuição de maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com as mais recentes normas de vários países para fornecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de Poluição | 3 |
Documentos
Este disjuntor é equivalente ao modelo NF100CVFU3P75A.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
