### Especificações | Parâmetro | Valor | | :———————————————————————————————————– | :——————————————————————————————————————————————————————————————————— | | Marca principal | Mitsubishi | | Função principal | Disjuntor Caixa Moldada (MCCB) | | Série / nome da família do produto | Série WS-V | | Nome da sub-gama | NF-S (classe padrão) | | Funções | Disjuntor Caixa Moldada (MCCB) | | Design | MDU para montagem em painel (com contato de saída de pulso de energia) | | Polos | 3 polos (3P) | | Corrente nominal | 400A | | Classificação da corrente de disparo | 400 AT | | Classificação da corrente do quadro | 400 AF | | Tensão nominal de impulso (Uimp) | 8 kV | | Tensão nominal de isolamento (Ui) | 690 V | | Tipo de conexão | Conexão frontal por terminais ou barramentos | | Capacidade de interrupção de corrente de curto-circuito última (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 45kA (380Vac; IEC60947) 45kA (400Vac; IEC60947) 45kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) | | Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 45kA (380Vac) 45kA (400Vac) 45kA (415Vac) 42kA (440Vac) 30kA (500Vac) 10kA (690Vac) | | Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % | | Tipo de unidade de disparo | Eletrônica | | Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) | | Ajustes de proteção | Limiar de disparo ajustável contra sobrecorrente 200A-400A | | Função de medição | Corrente de carga (+/-2.5%) Tensão de linha (+/-2.5%) Corrente harmônica (+/-2.5%) Potência elétrica (+/-2.5%) Potência reativa (+/-2.5%) Energia elétrica (+/-2.5%) Energia reativa (+/-3%) Causa da falha Fator de potência (+/-5%) Frequência (+/-2.5%) Alarme do disjuntor Configurações padrão | | Dimensões | L140mm x A257mm x P155mm | | Durabilidade elétrica (com carga) | 1000 operações | | Durabilidade mecânica (sem carga) | 6000 operações | | Categoria de utilização | B | | Status do produto do fabricante | Comercializado | | Equivalente a | NF400SEP3P200PMPO | | Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 | | Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. | | Grau de poluição | 3 | ### Documentos * [Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDcvMTQvMDkvMzMvNDMvNjk5MTRhMTUtNmYwMS00NDYzLTg4YjUtY2M2ZmNhYzlkZTgyL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBXUyUyMFNlcmllcyUyMENpcmN1aXQlMjBCcmVha2VycyUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=18f16343a29e4058) * [Mitsubishi – Low-voltage power distribution products – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjEvMDIvMjYvMTMvMzgvMDYvMGRmNGY5MDItMzJmYy00YTA3LWExMDYtYTYzMjZmNjFhMDJhL01pdHN1YmlzaGklMjAtJTIwTG93LXZvbHRhZ2UlMjBwb3dlciUyMGRpc3RyaWJ1dGlvbiUyMHByb2R1Y3RzJTIwLSUyMENhdGFsb2cucGRmIl1d?sha=f62dabcfce091817) — O Disjuntor Caixa Moldada Mitsubishi Electric NF400-SEP3P200PMPO é um componente comercializado. Para mais informações ou para discutir suas necessidades, entre em contato conosco. [https://mokka-sensors.com.br/#contato](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi |
| Main function | Moulded Case Circuit Breaker (MCCB) |
| Product series / family name | WS-V series |
| Sub-range name | NF-S (standard class) |
| Functions | Moulded / Molded Case Circuit Breaker (MCCB) |

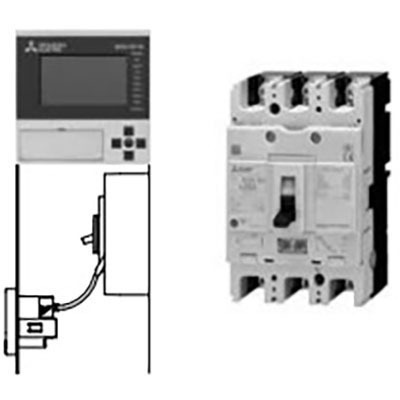

| Design | panel-mounting MDU (with energy pulse output contact) |
| Poles | 3-poles (3P) |
| Rated current | 400A |
| Trip current rating | 400 AT |
| Frame current rating | 400 AF |
| Rated impulse voltage (Uimp) | 8 kV |
| Rated insulation voltage (Ui) | 690 V |
| Connection type | Front lugs or bars connection |
| Ultimate short circuit current breaking capacity (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 45kA (380Vac; IEC60947) 45kA (400Vac; IEC60947) 45kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Service short circuit current breaking capacity (Ics) | 85kA (200Vac) 85kA (230Vac) 45kA (380Vac) 45kA (400Vac) 45kA (415Vac) 42kA (440Vac) 30kA (500Vac) 10kA (690Vac) |
| Service short circuit current breaking capacity as a percentage of Icu (Ics%) | (400Vac) 100 % |
| Trip unit type | Electronic |
| Protection functions | Over-current protection Magnetic protection (Short-circuit) |
| Protection settings | Over-current — adjustable tripping threshold 200A-400A |
| Measurement function | Load current (+/-2.5%) Line voltage (+/-2.5%) Harmonic current (+/-2.5%) Electric power (+/-2.5%) Reactive power (+/-2.5%) Electric energy (+/-2.5%) Reactive energy (+/-3%) Cause of fault Power factor (+/-5%) Frequency (+/-2.5%) Alarm of circuit breaker Default settings |
| Dimensions | W140mm x H257mm x D155mm |
| Electrical durability (with load) | 1000 operations |
| Mechanical durability (at no load) | 6000 operations |
| Utilisation category | B |
| Manufacturer product status | Commercialized |
| Equivalent to | NF400SEP3P200PMPO |
| Compliant with standard(s) | IEC 60947-2 EN 60947-2 |
| Benefits | The all-new “World Super V Series (WS-V Series)” built with a new breaking technology is designed to respond to the individual market needs of the receiving and distribution and machineries. This series is the result of revolutionary evolution Equipped with a new cutoff technology to enhance interrupting performance Compatible with the latest standards of various countries to deliver optimal performance according to individual needs. |
| Degree of pollution | 3 |
