Visão geral

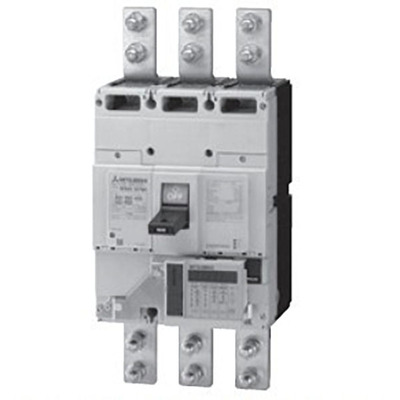

O Disjuntor Caixa Moldada (MCCB) modelo NF400-SEP3P200BMNT da Mitsubishi Electric pertence à série WS-V, classe NF-S (padrão). Este modelo de 3 polos (3P) possui corrente nominal de 400A e uma capacidade de interrupção de curto-circuito de 45kA a 400Vac, em conformidade com a norma IEC60947. Conta com unidade de disparo eletrônica e conexão frontal por terminais ou barras.
Este equipamento é projetado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, atendendo aos mais recentes padrões internacionais. A unidade de disparo eletrônica integrada (MDU, sem função de comunicação) oferece proteção contra sobrecorrente e curto-circuito magnético.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- 3 polos
- Corrente nominal de 400A
- Capacidade de interrupção de 45kA (400Vac)
- Unidade de disparo eletrônica
- Conexão frontal (terminais ou barras)
- Unidade MDU integrada (sem comunicação)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | MDU integrado (sem função de comunicação) |
| Polos | 3 polos (3P) |
| Corrente nominal | 400A |
| Corrente de disparo nominal | 400 AT |
| Corrente nominal do quadro | 400 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 45kA (380Vac; IEC60947) 45kA (400Vac; IEC60947) 45kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 45kA (380Vac) 45kA (400Vac) 45kA (415Vac) 42kA (440Vac) 30kA (500Vac) 10kA (690Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônico |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) |
| Configurações de proteção | Sobrecarga — limiar de disparo ajustável 200A-400A |
| Função de medição | Corrente de carga (+/-2.5%) Tensão de linha (+/-2.5%) Corrente harmônica (+/-2.5%) Potência elétrica (+/-2.5%) Potência reativa (+/-2.5%) Energia elétrica (+/-2.5%) Energia reativa (+/-3%) Causa da falha Fator de potência (+/-5%) Frequência (+/-2.5%) Alarme do disjuntor Configurações padrão |
| Dimensões | A140mm x L257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF400SEP3P200BMNT |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de corte, é projetada para atender às necessidades individuais do mercado de distribuição e máquinas. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
