Visão geral

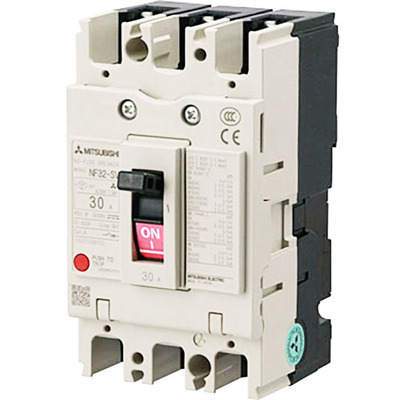

Disjuntor Caixa Moldada (MCCB) da série WS-V NF-S (classe padrão) da Mitsubishi Electric. Este dispositivo de 3 polos (3P) possui corrente nominal de 6A e capacidade de interrupção de curto-circuito (Icu) de 5kA em 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo termomagnética fixa e bloco de terminais verticais para conexão de cabos frontais, este MCCB é projetado para oferecer alta performance e confiabilidade em sistemas de distribuição de energia elétrica. Sua nova tecnologia de corte aprimora a capacidade de interrupção, atendendo aos mais recentes padrões internacionais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Unidade de disparo termomagnética fixa
- 3 polos (3P)
- Corrente nominal de 6A
- Capacidade de interrupção de 5kA (400Vac)
- Auxiliar pré-instalado
- Bloco de terminais verticais
- Conexão com terminais frontais ou barras
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série/família do produto | Série WS-V |
| Nome do sub-range | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | Auxiliar pré-instalado com bloco de terminais verticais |
| Polos | 3 polos (3P) |
| Corrente nominal | 6A |
| Corrente de disparo | 6 AT |
| Corrente de quadro | 30 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão com terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 6A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P6AY |
| Em conformidade com normas | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – Catálogo Disjuntores Série WS.pdf
- Mitsubishi – Catálogo de Produtos de Distribuição de Energia de Baixa Tensão.pdf
Este disjuntor é equivalente ao código NF32SV3P6AY.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
