Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / família de produtos | Série WS-V |
| Nome da sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Projeto | MDU integrado (com comunicação CC-Link) |
| Polos | 3 polos (3P) |
| Corrente nominal | 400A |
| Corrente de disparo | 400 AT |
| Corrente de quadro | 400 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal com terminais ou barras |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 45kA (380Vac; IEC60947) 45kA (400Vac; IEC60947) 45kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 45kA (380Vac) 45kA (400Vac) 45kA (415Vac) 42kA (440Vac) 30kA (500Vac) 10kA (690Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) |
| Configurações de proteção | Limite de disparo de sobrecorrente — ajustável 200A-400A |
| Função de medição | Corrente de carga (+/-2.5%) Tensão de linha (+/-2.5%) Corrente harmônica (+/-2.5%) Potência elétrica (+/-2.5%) Potência reativa (+/-2.5%) Energia elétrica (+/-2.5%) Energia reativa (+/-3%) Causa da falha Fator de potência (+/-5%) Frequência (+/-2.5%) Alarme do disjuntor Estado do disjuntor Configurações padrão |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF400SEP3P200BMCC |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 |
| Benefícios | A novíssima “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para responder às necessidades individuais do mercado de distribuição e máquinas. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf

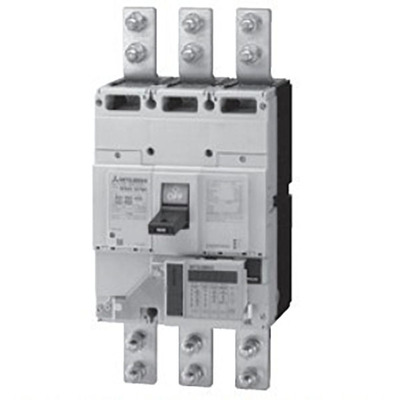

Este disjuntor é equivalente ao modelo NF400SEP3P200BMCC.
