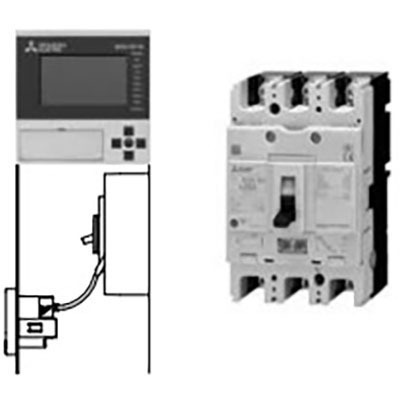

Principais recursos
- Disjuntor caixa moldada (MCCB)
- Série WS-V, linha NF-H (alta performance)
- 3 polos (3P)
- Corrente nominal: 400A
- Capacidade de interrupção (Icu): 70kA (400Vac)
- Unidade de disparo eletrônica
- Montagem em painel (MDU)
- Conexão por terminais frontais ou barras
- Funções de proteção contra sobrecorrente e curto-circuito magnético
- Funções de medição de corrente, tensão, harmônicos, energia, entre outras
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série/família de produto | Série WS-V |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | MDU para montagem em painel |
| Polos | 3 polos (3P) |
| Corrente nominal | 400A |
| Corrente de disparo | 400 AT |
| Corrente de frame | 400 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 70kA (380Vac; IEC60947) 70kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) 50kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção em serviço (Ics) | 100kA (200Vac) 100kA (230Vac) 70kA (380Vac) 70kA (400Vac) 70kA (415Vac) 65kA (440Vac) 50kA (500Vac) 10kA (690Vac) |
| Capacidade de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (curto-circuito) |
| Configurações de proteção | Limite de disparo ajustável para sobrecorrente: 200A-400A |
| Função de medição | Corrente de carga (+/-2.5%) Tensão de linha (+/-2.5%) Corrente harmônica (+/-2.5%) Potência elétrica (+/-2.5%) Potência reativa (+/-2.5%) Energia elétrica (+/-2.5%) Energia reativa (+/-3%) Causa da falha Fator de potência (+/-5%) Frequência (+/-2.5%) Alarme do disjuntor Configurações padrão |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 10.000 operações |
| Durabilidade mecânica (sem carga) | 60.000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF400HEP3P400AMP |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de recebimento e distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ótimo de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
—SEPARATOR—
Documentos
- Mitsubishi Electric – Série WS de Disjuntores – Catálogo.pdf
- Mitsubishi – Produtos de Distribuição de Energia de Baixa Tensão – Catálogo.pdf
Para mais informações técnicas e detalhes de aplicação, consulte a documentação disponível.
