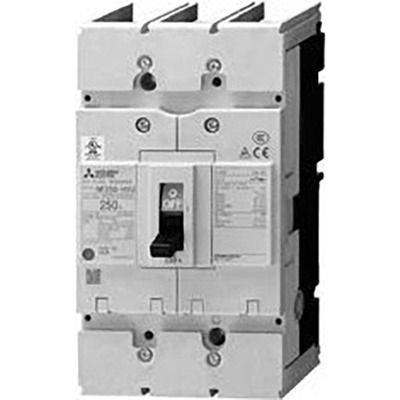

Disjuntor Mitsubishi NF250-SVU3P250AS UL489 3P 250A 480Vac 35kA Disjuntor Caixa Moldada (MCCB) UL489 Mitsubishi Electric NF250-SVU3P250AS, 3 polos, 250A, 480Vac, 35kA. Proteção térmica e magnética com terminais inclusos.
Visão geral
Disjuntor Caixa Moldada (MCCB) com kit de terminais da Mitsubishi Electric, listado sob a norma UL 489. Este dispositivo de 3 polos (3P) possui corrente nominal de 250A e capacidade de interrupção de curto-circuito (Icu) de 36kA em 400Vac (IEC60947), com uma capacidade de corrente de curto-circuito de 35kA em 480Vac (UL489).
Equipado com unidade de disparo Térmico-Magnético (fixa), oferece conexão frontal por barramentos ou terminais. A série NF-S representa a classe padrão, incorporando tecnologia de interrupção aprimorada para atender às necessidades dos mercados de distribuição e maquinário.
Este modelo, parte da nova série “World Super V Series (WS-V Series)”, foi projetado com tecnologia de corte revolucionária para otimizar o desempenho de interrupção. É compatível com os mais recentes padrões internacionais, garantindo performance adequada a diversas aplicações.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Listado UL 489
- 3 polos (3P)
- Corrente nominal: 250A
- Capacidade de interrupção: 35kA (480Vac; UL489)
- Unidade de disparo Térmico-Magnético (fixa)
- Conexão frontal por barramentos ou terminais
- Kit de terminais incluso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Disjuntores Caixa Moldada Listados UL 489 |
| Nome do sub-range | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | Kit de terminais |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo | 250 AT |
| Corrente de quadro | 250 AF |
| Tensão nominal (CA) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por barramentos ou terminais |
| Capacidade de interrupção de curto-circuito | 65kA (240Vac; UL489) 35kA (480Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 65kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de serviço de curto-circuito (Ics) | 33kA (230Vac) 18kA (380Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) 13kA (500Vac) 4kA (690Vac) |
| Capacidade nominal de interrupção de serviço de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 250A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P250AS |
| Conforme com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 Séries SMU SRU e HRU – Catálogo.pdf
Este produto é um disjuntor caixa moldada (MCCB) da Mitsubishi Electric, com conformidade UL 489. Projetado para aplicações de distribuição de energia em baixa tensão, oferece proteção confiável contra sobrecargas e curtos-circuitos.
