Visão geral

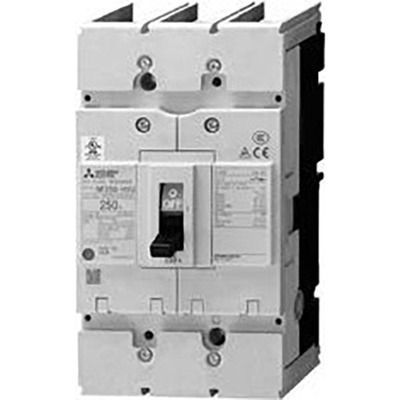

Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série NF-S (classe padrão), listado UL489. Este disjuntor de 3 polos possui corrente nominal de 200A e capacidade de interrupção de curto-circuito (Icu) de 36kA a 400Vac (IEC60947) e 35kA a 480Vac (UL489).
Equipado com unidade de disparo Termomagnética com acionamento fixo, oferece proteção contra sobrecarga e curto-circuito. Sua construção permite conexão frontal via terminais ou barramentos, garantindo versatilidade na instalação.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Listado UL489
- 3 polos
- Corrente nominal de 200A
- Capacidade de interrupção de 36kA (400Vac; IEC60947)
- Capacidade de interrupção de 35kA (480Vac; UL489)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) |
| Série / Nome da família do produto | MCCBs listados UL 489 |
| Nome do sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 200A |
| Corrente de disparo | 200 AT |
| Corrente do frame | 250 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão de impulso nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 65kA (240Vac; UL489) 35kA (480Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 65kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 33kA (230Vac) 18kA (380Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) 13kA (500Vac) 4kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 200A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P200A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “Série World Super V (Série WS-V)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de maquinário de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este disjuntor é um componente comercializado, compatível com as normas IEC 60947-2, EN 60947-2, UL 489 e CSA C22.2 No.5-02. Possui aprovação TUV e marcação CE.
