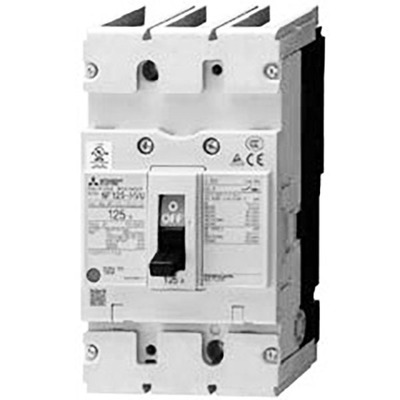

Disjuntor Mitsubishi NF125-SVU3P75A 75A 3P UL489 Termomagnético Disjuntor Caixa Moldada (MCCB) Mitsubishi Electric UL489 NF-S, 75A, 3 polos, 480Vca, 30kA. SKU: NF125-SVU3P75A.
Visão geral
O Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, modelo NF-S, é um dispositivo de classe padrão listado sob a norma UL 489. Projetado para aplicações de distribuição e máquinas, ele oferece uma solução robusta para proteção contra sobrecarga e curto-circuito.
Este disjuntor de 3 polos (3P) possui corrente nominal de 75A e capacidade de interrupção em curto-circuito de 30kA a 480Vca (UL 489). A unidade de disparo termomagnética fixa garante um acionamento confiável em condições de falha.
Com conexão frontal para barramentos ou terminais, o NF125-SVU3P75A é compatível com os mais recentes padrões internacionais, proporcionando desempenho ideal para diversas necessidades de mercado.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Listado UL 489
- 3 polos (3P)
- Corrente nominal de 75A
- Capacidade de interrupção de 30kA (480Vca)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal para terminais ou barramentos
- Tecnologia de corte aprimorada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série de produto / Nome da família | MCCBs Listados UL 489 |
| Nome da sub-gama | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 75A |
| Corrente de disparo nominal | 75 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (CA) | 480Vca (UL 489) |
| Tensão de impulso nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 690 V |
| Tipo de conexão | Conexão frontal para terminais ou barramentos |
| Capacidade de interrupção em curto-circuito | 50kA (240Vca; UL489) 30kA (480Vca; UL489) |
| Capacidade nominal de interrupção em curto-circuito (Icu) | 50kA (230Vca; IEC60947) 30kA (380Vca; IEC60947) 30kA (400Vca; IEC60947) 30kA (415Vca; IEC60947) 30kA (440Vca; IEC60947) 18kA (500Vca; IEC60947) 8kA (690Vca; IEC60947) |
| Capacidade nominal de interrupção em serviço de curto-circuito (Ics) | 25kA (230Vca) 15kA (380Vca) 15kA (400Vca) 15kA (415Vca) 15kA (440Vca) 9kA (500Vca) 4kA (690Vca) |
| Capacidade nominal de interrupção em serviço de curto-circuito como percentual de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 75A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SVU3P75A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 Séries SMU SRU e HRU – Catálogo.pdf
Este produto é classificado como classe padrão (standard class) e faz parte da série NF-S da Mitsubishi Electric.
