Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Classificação UL 489 Listed
- Série NF-H (alta performance)
- 3 polos (3P)
- Corrente nominal de 225A
- Capacidade de interrupção de 50kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por barramentos ou terminais frontais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | UL 489 Listed MCCBs |
| Nome do sub-gama | NF-H (alta performance) |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Corrente de disparo | 225 AT |
| Corrente de frame | 250 AF |
| Tensão nominal (AC) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Capacidade nominal de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 225A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HVU3P225A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 séries SMU SRU e HRU – Catálogo.pdf

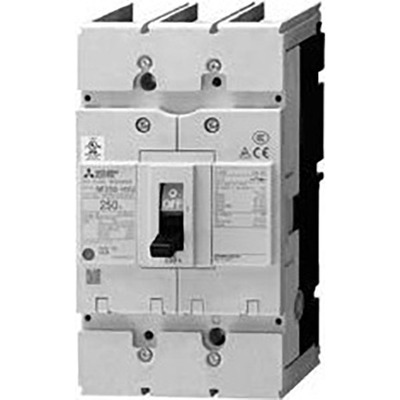

O disjuntor NF250-HVU3P225A é projetado para atender às necessidades de mercados de recebimento e distribuição, oferecendo desempenho otimizado e compatibilidade com as mais recentes normas internacionais.
Entre em contato para mais informações.
