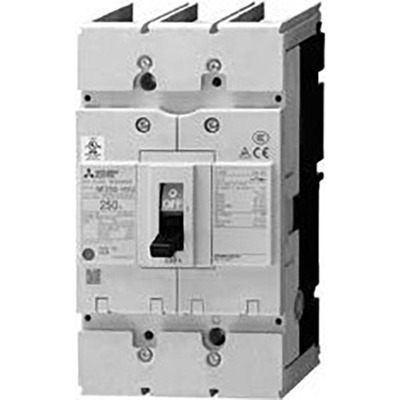

Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Certificação UL489
- Série NF-H (classe de alta performance)
- 3 polos (3P)
- Corrente nominal de 200A
- Capacidade de interrupção de 50kA (400Vac) e 18kA (600Y/347Vac)
- Unidade de disparo Térmico-Magnético (fixa)
- Conexão frontal por terminais ou barras
- Tecnologia de ruptura aprimorada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs com certificação UL 489 |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 200A |
| Corrente de disparo nominal | 200 AT |
| Corrente de quadro nominal | 250 AF |
| Tensão nominal (AC) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 200A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HVU3P200A |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de ruptura, é projetada para responder às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este disjuntor é comercializado e é equivalente ao modelo NF250HVU3P200A. É compatível com os padrões IEC 60947-2, EN 60947-2, UL 489 e CSA C22.2 No.5-02.
Entre em contato para mais informações.
