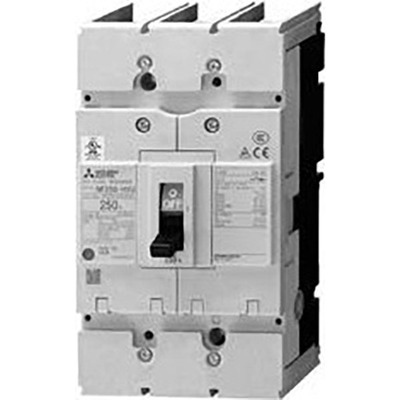

### Especificações | Parâmetro | Valor | | :———————————————————– | :————————————————————————— | | Marca principal | Mitsubishi | | Função principal | Disjuntor caixa moldada (MCCB) | | Série do produto / Nome da família | Disjuntores caixa moldada listados UL 489 | | Nome da sub-gama | NF-H (classe de alta performance) | | Polos | 3 polos (3P) | | Corrente nominal | 175A | | Corrente de disparo | 175 AT | | Corrente de quadro | 250 AF | | Tensão nominal (CA) | 600Y/347Vac (UL 489) | | Tensão nominal de impulso (Uimp) | 8 kV | | Tensão nominal de isolamento (Ui) | 690 V | | Tipo de conexão | Conexão frontal por barramentos ou terminais | | Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) | | Capacidade de interrupção de curto-circuito limite (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) | | Capacidade de interrupção de curto-circuito de serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) | | Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % | | Tipo de unidade de disparo | Termo-Magnética (fixa) | | Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) | | Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 175A | | Dimensões | L105mm x A185mm x P92mm | | Categoria de utilização | A | | Status do produto do fabricante | Comercializado | | Equivalente a | NF250HVU3P175A | | Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE | | Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento e distribuição e de maquinários. Esta série é resultado de uma evolução revolucionária, equipada com nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com os mais recentes padrões de diversos países para entregar o desempenho ideal de acordo com as necessidades individuais. | | Grau de poluição | 3 | ### Documentos * [Mitsubishi – Low-voltage power distribution products – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjEvMDIvMjYvMTMvMzgvMDYvMGRmNGY5MDItMzJmYy00YTA3LWExMDYtYTYzMjZmNjFhMDJhL01pdHN1YmlzaGklMjAtJTIwTG93LXZvbHRhZ2UlMjBwb3dlciUyMGRpc3RyaWJ1dGlvbiUyMHByb2R1Y3RzJTIwLSUyMENhdGFsb2cucGRmIl1d?sha=f62dabcfce091817) * [Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjEvMDIvMjYvMTMvMzkvMTMvODk1NjlhNjUtMTZmNi00YzhjLWI5YWUtYjZjMmFiYTZjNGM0L01pdHN1YmlzaGklMjAtJTIwVUwlMjA0ODklMjBMaXN0ZWQlMjBNb2xkZWQlMjBDYXNlJTIwQ2lyY3VpdCUyMEJyZWFrZXJzJTIwU01VJTIwU1JVJTIwYW5kJTIwSFJVJTIwc2VyaWVzJTIwLSUyMENhdGFsb2cucGRmIl1d?sha=a5d1986e29a738a0) Este produto é equivalente ao modelo NF250HVU3P175A e está em conformidade com as normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02. Entre em contato para mais informações.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi |
| Main function | Moulded Case Circuit Breaker (MCCB) |
| Product series / family name | UL 489 Listed MCCBs |
| Sub-range name | NF-H (high-performance class) |
| Functions | Moulded / Molded Case Circuit Breaker (MCCB) |
| Poles | 3-poles (3P) |
| Rated current | 175A |
| Trip current rating | 175 AT |
| Frame current rating | 250 AF |
| Rated voltage (AC) | 600Y/347Vac (UL 489) |
| Rated impulse voltage (Uimp) | 8 kV |
| Rated insulation voltage (Ui) | 690 V |
| Connection type | Front lugs or bars connection |
| Short circuit breaking rating | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Ultimate short circuit current breaking capacity (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Service short circuit current breaking capacity (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Service short circuit current breaking capacity as a percentage of Icu (Ics%) | (400Vac) 50 % |
| Trip unit type | Thermal-Magnetic (fixed) |
| Protection functions | Thermal protection (Overload) Magnetic protection (Short-circuit) |
| Protection settings | Thermal protection (Overload) — tripping threshold fixed at 175A |
| Dimensions | W105mm x H185mm x D92mm |
| Utilisation category | A |
| Manufacturer product status | Commercialized |
| Equivalent to | NF250HVU3P175A |
| Compliant with standard(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 TUV approval CE marking |
| Benefits | The all-new “World Super V Series (WS-V Series)” built with a new breaking technology is designed to respond to the individual market needs of the receiving and distribution and machineries. This series is the result of revolutionary evolution Equipped with a new cutoff technology to enhance interrupting performance Compatible with the latest standards of various countries to deliver optimal performance according to individual needs. |
| Degree of pollution | 3 |
