Visão geral

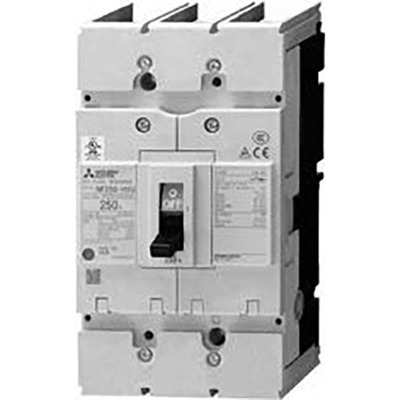

O Disjuntor Caixa Moldada (MCCB) NF250-HVU3P125A da Mitsubishi Electric, pertencente à linha NF-H de alta performance, é uma solução robusta para proteção de circuitos elétricos. Projetado segundo a norma UL 489, este disjuntor de três polos (3P) opera com corrente nominal de 125A e capacidade de interrupção de curto-circuito de 50kA em 400V AC (IEC60947) e 18kA em 600Y/347V AC (UL489).
Equipado com unidade de disparo termomagnética de corrente fixa, oferece proteção confiável contra sobrecargas e curtos-circuitos. Sua construção permite conexão frontal por meio de terminais ou barras, garantindo flexibilidade na instalação e manutenção.
A série NF-H representa uma evolução tecnológica com nova tecnologia de interrupção que aprimora o desempenho, atendendo às exigências de mercados globais e padrões internacionais para distribuição e maquinário. É compatível com as mais recentes normas internacionais, assegurando performance ótima em diversas aplicações.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Certificação UL 489
- 3 Polos (3P)
- Corrente Nominal: 125A
- Capacidade de Interrupção: 50kA (400Vac, IEC60947) / 18kA (600Y/347Vac, UL489)
- Unidade de Disparo Termomagnética Fixa
- Conexão Frontal (Terminais ou Barras)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Primária | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) |
| Série do Produto / Nome da Família | Disjuntores Caixa Moldada Listados UL 489 |
| Nome da Sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente Nominal | 125A |
| Corrente de Disparo Nominal | 125 AT |
| Corrente de Frame Nominal | 250 AF |
| Tensão Nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão Nominal de Impulso (Uimp) | 8 kV |
| Tensão Nominal de Isolamento (Ui) | 690 V |
| Tipo de Conexão | Conexão frontal por terminais ou barras |
| Capacidade de Ruptura de Curto-Circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade Última de Ruptura de Curto-Circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de Ruptura de Curto-Circuito de Serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Capacidade de Ruptura de Curto-Circuito de Serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de Unidade de Disparo | Termomagnética (fixa) |
| Funções de Proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de Proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 125A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de Utilização | A |
| Status do Produto do Fabricante | Comercializado |
| Equivalente a | NF250HVU3P125A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento e distribuição de maquinário. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com os padrões mais recentes de vários países para entregar desempenho ótimo de acordo com as necessidades individuais. |
| Grau de Poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 Séries SMU SRU e HRU – Catálogo.pdf
Este disjuntor é compatível com as normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02.
