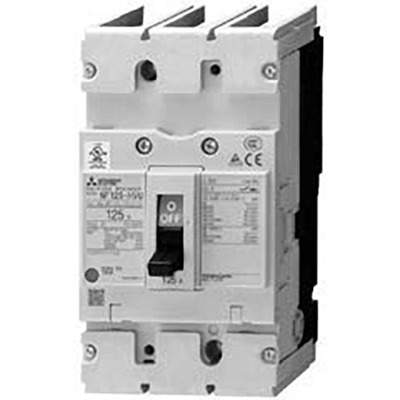

Disjuntor Caixa Moldada Mitsubishi NF125-HVU3P50A 3P 50A 50kA UL489 Disjuntor caixa moldada (MCCB) Mitsubishi Electric NF125-HVU3P50A, 3 polos, 50A, 50kA, 400V, UL489, ideal para aplicações de distribuição de energia.
Visão geral
Disjuntor de caixa moldada (MCCB) da Mitsubishi Electric, série NF-H de alta performance, listado conforme UL 489. Este dispositivo de 3 polos possui corrente nominal de 50A e capacidade de interrupção de curto-circuito de 50kA em 400V (IEC60947) e 18kA em 600Y/347V (UL489). Projetado para oferecer alta performance e confiabilidade em sistemas de distribuição de energia.
Equipado com unidade de disparo termomagnética fixa e conexão por terminais ou barras na parte frontal, o NF125-HVU3P50A é uma solução robusta para proteção contra sobrecargas e curtos-circuitos em diversas aplicações industriais e comerciais.
Principais recursos
- Disjuntor de caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 50A
- Capacidade de interrupção de curto-circuito de 50kA (400Vac) / 18kA (600Y/347Vac)
- Unidade de disparo termomagnética fixa
- Conexão por terminais ou barras frontais
- Certificação UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs Listados UL 489 |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 50A |
| Corrente de disparo | 50 AT |
| Corrente do quadro | 125 AF |
| Tensão nominal (AC) | 600Y/347Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais ou barras frontais |
| Capacidade de interrupção de curto-circuito | 100kA (240Vca; UL489) 50kA (480Vca; UL489) 18kA (600Y/347Vca; UL489) |
| Capacidade de interrupção de curto-circuito limite (Icu) | 100kA (230Vca; IEC60947) 50kA (380Vca; IEC60947) 50kA (400Vca; IEC60947) 50kA (415Vca; IEC60947) 50kA (440Vca; IEC60947) 25kA (500Vca; IEC60947) 10kA (690Vca; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 50kA (230Vca) 25kA (380Vca) 25kA (400Vca) 25kA (415Vca) 25kA (440Vca) 13kA (500Vca) 5kA (690Vca) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 50A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P50A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 aprovação TUV marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para fornecer o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este produto é equivalente ao modelo NF125HVU3P50A.
