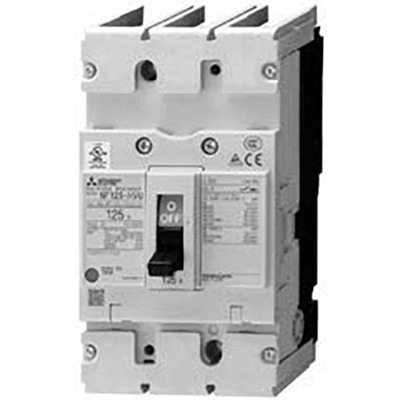

Principais recursos
- Disjuntor caixa moldada (MCCB)
- Listado UL 489
- Série NF-H (alta performance)
- 3 polos (3P)
- Corrente nominal: 125A
- Unidade de disparo Térmico-Magnético (fixa)
- Conexão frontal por terminais ou barras
- Alta capacidade de interrupção de curto-circuito
- Conforme normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série do produto / Nome da família | MCCBs Listados UL 489 |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Corrente de disparo | 125 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (AC) | 600Y/347Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito | 100kA (240Vca; UL489) 50kA (480Vca; UL489) 18kA (600Y/347Vca; UL489) |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 100kA (230Vca; IEC60947) 50kA (380Vca; IEC60947) 50kA (400Vca; IEC60947) 50kA (415Vca; IEC60947) 50kA (440Vca; IEC60947) 25kA (500Vca; IEC60947) 10kA (690Vca; IEC60947) |
| Capacidade de interrupção em corrente de serviço de curto-circuito (Ics) | 50kA (230Vca) 25kA (380Vca) 25kA (400Vca) 25kA (415Vca) 25kA (440Vca) 13kA (500Vca) 5kA (690Vca) |
| Capacidade de interrupção em corrente de serviço como percentual de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 125A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P125A1S |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 Séries SMU, SRU e HRU – Catálogo.pdf
A série “World Super V Series (WS-V Series)” foi desenvolvida com nova tecnologia de interrupção para responder às necessidades do mercado. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção e compatível com os mais recentes padrões de diversos países.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
