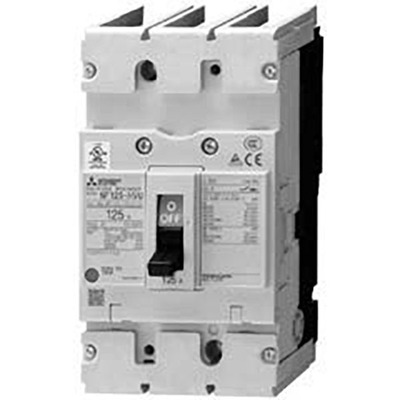

Principais recursos
- Disjuntor Caixa Moldada (MCCB) UL489
- 3 polos (3P)
- Corrente nominal de 50A
- Capacidade de interrupção: 50kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal (terminais ou barras)
- Fabricado pela Mitsubishi Electric
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) |
| Série / Nome da família do produto | MCCBs Listados UL 489 |
| Nome da Sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente Nominal | 50A |
| Corrente de Disparo | 50 AT |
| Corrente de Quadro | 125 AF |
| Tensão Nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão Nominal de Impulso (Uimp) | 8 kV |
| Tensão Nominal de Isolamento (Ui) | 690 V |
| Tipo de Conexão | Conexão frontal por terminais ou barras |
| Capacidade de Interrupção de Curto-Circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade de Interrupção de Curto-Circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de Interrupção em Serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 13kA (500Vac) 5kA (690Vac) |
| Capacidade de Interrupção em Serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de Unidade de Disparo | Termomagnética (fixa) |
| Funções de Proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Ajustes de Proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 50A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de Utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P50A1L |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com as normas mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
—SEPARATOR—
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este produto é equivalente ao item NF125HVU3P50A1L.
Para mais informações técnicas e comerciais, entre em contato conosco.
