Visão geral

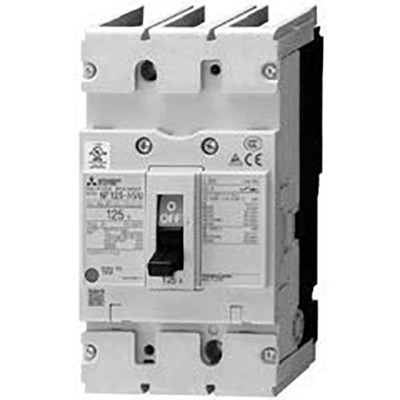

Este é um Disjuntor de Caixa Moldada (MCCB) listado UL 489 da Mitsubishi Electric, pertencente à classe de alto desempenho NF-H. Ele opera em 3 polos (3P), com corrente nominal de 40A.
O dispositivo possui capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac, conforme norma IEC60947, e 18kA a 600Y/347Vac segundo a UL489. A unidade de disparo é Termo-Magnética, com conexões frontais para terminais ou barras.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Listado UL 489
- Classe de alto desempenho NF-H
- 3 polos (3P)
- Corrente nominal de 40A
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal para terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs Listados UL 489 |
| Nome da subgama | NF-H (classe de alto desempenho) |
| Polos | 3 polos (3P) |
| Corrente nominal | 40A |
| Corrente de disparo | 40 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal para terminais ou barras |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade de interrupção de curto-circuito limite (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 13kA (500Vac) 5kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 40A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P40A1L |
| Conforme com norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 aprovação TUV marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este disjuntor faz parte da nova série “World Super V Series (WS-V Series)”, que incorpora tecnologia de interrupção aprimorada para atender às necessidades do mercado de distribuição e maquinário. Projetado para desempenho ideal, é compatível com os padrões internacionais mais recentes.
Para mais informações, entre em contato conosco.
